光伏组件缺陷检测智能分析

光伏组件缺陷检测智能分析是结合机器视觉、深度学习与大数据技术，对光伏组件表面及内部缺陷进行自动化识别、分类与定位的过程，旨在提升检测效率、降低漏检率并优化运维成本。以下是其核心要点：

一、常见光伏组件缺陷类型

1. 外观缺陷

• 裂纹：电池片或玻璃表面因机械应力、热胀冷缩产生的微裂纹，影响载流子传输。

• 隐裂：肉眼不可见的微小裂纹，需通过红外或电致发光（EL）成像检测。

• 划痕/破损：运输或安装过程中造成的表面划伤或玻璃破碎。

• 脏污/遮挡：灰尘、鸟粪、树叶等覆盖组件表面，降低透光率。

• 色差/虚焊：电池片颜色不一致或焊接不良导致的接触电阻增大。

2. 内部缺陷

• 黑心/黑斑：电池片内部材料缺陷或工艺问题导致的局部暗区。

• 断栅：银浆印刷不完整导致栅线断裂，影响电流收集。

• PID效应（电势诱导衰减）：组件长期在高电压下工作导致性能下降。

• 热斑：局部遮挡或故障导致组件发热，可能引发火灾风险。

二、智能检测技术原理

1. 图像采集与预处理

• 多模态成像：结合可见光、红外热成像（IR）、电致发光（EL）和紫外荧光（UV）技术，全面捕捉缺陷特征。

  1）EL成像：通过施加反向电压激发载流子复合发光，检测隐裂、断栅等内部缺陷。

  2）IR成像：利用热辐射差异定位热斑、PID效应等发热缺陷。

• 图像增强：通过直方图均衡化、去噪、对比度拉伸等算法提升图像质量。

2. 缺陷识别与分类

• 传统机器学习：

  1）提取纹理、形状、颜色等特征，结合SVM、随机森林等分类器进行缺陷识别。

  2）适用于规则性缺陷（如划痕、裂纹），但需人工设计特征，泛化能力有限。

• 深度学习：

  1）卷积神经网络（CNN）：直接从原始图像中学习缺陷特征

  2）目标检测算法：如Faster R-CNN、SSD，实现缺陷定位与分类一体化。

  3）迁移学习：利用预训练模型（如ImageNet）加速收敛，适应小样本场景。

• 时序分析：对红外热成像序列数据进行分析，检测动态热斑演变过程。

3. 缺陷定位与量化

• 通过语义分割（如U-Net、DeepLab）或实例分割（如Mask R-CNN）技术，精确标注缺陷区域。

• 结合像素级分析计算缺陷面积、长度等参数，评估缺陷严重程度。

三、智能分析系统架构

1. 数据采集层

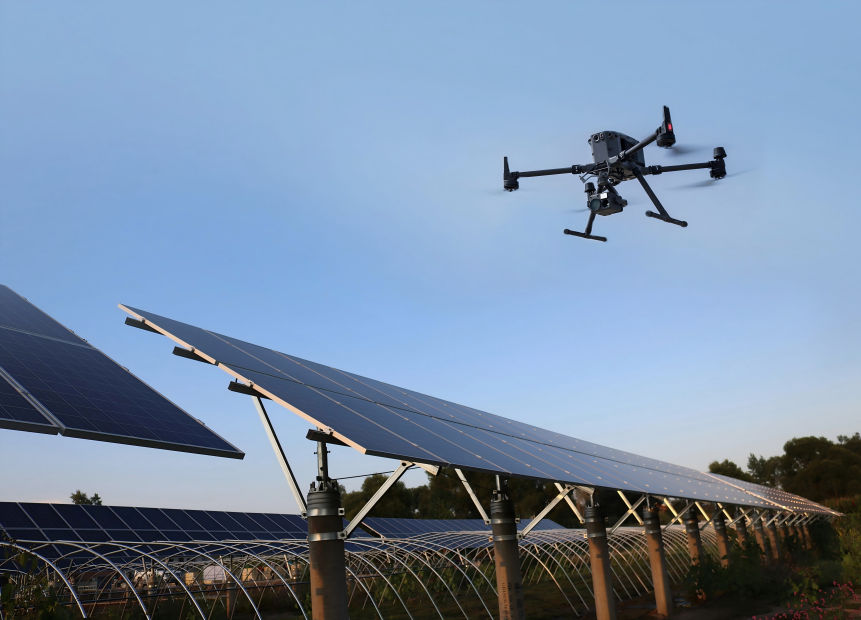

• 部署自动化检测设备（如EL测试仪、红外热像仪、无人机巡检系统），实现大规模数据采集。

• 支持多角度、多光照条件下的图像拍摄，提升缺陷检出率。

2. 数据处理层

• 构建分布式计算平台，处理海量图像数据。

• 采用GPU加速深度学习模型训练与推理，缩短检测周期。

3. 分析决策层

• 开发缺陷分类模型，输出缺陷类型、位置及严重程度。

• 结合历史数据与专家规则，生成维修建议（如更换电池片、清洁组件等）。

4. 应用展示层

• 通过可视化界面（如Web端、移动APP）展示检测结果，支持缺陷图像回溯与报告生成。

• 集成到光伏电站运维系统，实现缺陷闭环管理。

四、技术挑战与发展趋势

1. 挑战

• 数据标注成本高：缺陷样本稀缺且标注需专业领域知识，影响模型训练效果。

• 复杂场景适应性：光照变化、组件倾斜、背景干扰等因素降低检测鲁棒性。

• 实时性要求：大规模电站需快速完成检测，对算法效率提出挑战。

2. 发展趋势

• 小样本学习：利用生成对抗网络（GAN）合成缺陷样本，解决数据稀缺问题。

• 多模态融合：结合可见光、EL、IR等多源数据，提升缺陷识别准确率。

• 边缘计算：将模型部署至检测设备端，实现实时检测与反馈。

• 数字孪生：构建光伏电站虚拟模型，模拟缺陷演变过程，优化运维策略。

五、应用价值

1. 提升检测效率：自动化检测速度比人工快10倍以上，减少人力成本。

2. 降低漏检率：深度学习模型可识别微小缺陷（如0.1mm隐裂），漏检率低于1%。

3. 优化运维策略：通过缺陷定位与量化分析，指导精准维修，延长组件寿命。

4. 支持质量追溯：记录缺陷发生时间、位置及类型，为生产改进提供数据支持。
