光伏太阳能板缺陷检测

光伏太阳能板缺陷检测是确保其性能和寿命的关键环节，以下是常见缺陷类型及检测方法：

一、常见缺陷类型

1. 裂纹

• 成因：生产过程、运输颠簸、安装施工或长期户外暴露导致。

• 影响：降低机械性能，加速功率衰减，可能引发热斑效应或开路性破坏。

2. 隐裂

• 成因：与裂纹类似，但肉眼不可见，需通过专业设备检测。

• 影响：长期运行下隐裂可能扩大，导致电池片失效。

3. 虚焊

• 成因：电池片与电极连接不良，焊接接触电阻增加。

• 影响：降低最大功率点（Pmax）和短路电流（Isc），导致输出不稳定。

4. 热斑

• 成因：部分电池片被遮挡或失效，导致局部过热。

• 影响：温度过高可能烧坏电池片，引发火灾等安全隐患。

5. 杂质与气泡

• 成因：生产过程中混入金属颗粒、硅渣或电池片内部产生气泡。

• 影响：破坏电池片结构完整性，降低电性能和稳定性。

6. 表面污染

• 成因：鸟粪、灰尘、污渍等覆盖组件表面。

• 影响：遮挡光线，降低发电效率，长期污染可能腐蚀组件。

二、检测方法

1. 外观检测

• 工具：肉眼、放大镜、高分辨率摄像机。

• 内容：检查组件表面是否有裂缝、划痕、凹陷、脱层、边框变形等缺陷，以及接线盒、焊接部位是否松动或移位。

• 适用场景：快速筛查明显缺陷，适用于生产质检和现场巡检。

2. 电性能测试

• 工具：万用表、功率分析仪、IV测试仪。

• 内容：测量开路电压（Voc）、短路电流（Isc）、最大功率点电压（Vm）和电流（Im）等参数，绘制IV曲线。

• 判断标准：若参数与标称值偏差超过±5%（单晶硅组件典型偏差≤3%），或IV曲线异常（如“S形”曲线），则组件可能存在缺陷。

• 适用场景：精准评估组件性能，适用于实验室测试和出厂认证。

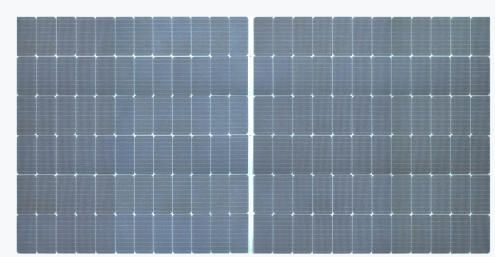

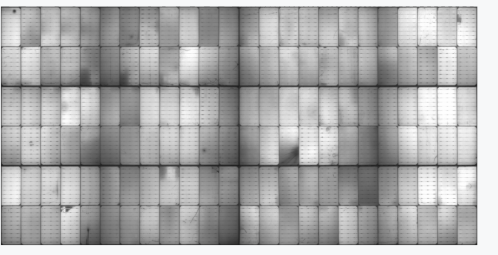

3. EL检测（电致发光检测）

• 工具：EL检测仪（含高分辨率CCD相机）。

• 原理：利用电致发光原理，通过施加正向偏置电压使组件发光，捕捉近红外图像以检测内部缺陷。

• 检测内容：隐裂、碎片、虚焊、断栅及不同转换效率单片电池异常。

• 优势：高灵敏度，可检测微小缺陷，非接触、无损检测。

• 适用场景：生产质检、故障诊断和维修指导。

4. 红外热成像检测

• 工具：红外热像仪。

• 原理：通过检测组件表面温度分布，识别热斑等缺陷。

• 检测内容：热斑效应、局部过热区域。

• 优势：快速定位缺陷，适用于大面积组件的现场检测。

• 适用场景：光伏电站运维、故障排查和安全评估。

5. 光谱检测

• 工具：光谱分析仪。

• 原理：通过测量组件的反射光谱、透过光谱和散射光谱，探测其结构和质量。

• 检测内容：特殊物理或化学结构，如杂质、气泡等。

• 适用场景：研发阶段和高端组件的质量控制。

6. 智能检测技术

• 工具：AI算法、深度学习模型。

• 原理：通过训练模型识别图像中的缺陷，结合红外或可见光数据提高检测精度。

• 检测内容：裂纹、鸟粪、灰尘、热斑等多类缺陷。

• 优势：高效、精准，可处理复杂场景下的检测需求。

• 适用场景：大规模光伏电站的智能运维和自动化检测。
