基于IGBT与CMOS双回路调节氙灯驱动电路的设计

基于IGBT与CMOS双回路调节氙灯驱动电路的设计旨在通过IGBT和CMOS管协同工作，实现对氙灯电流的稳定调节，从而输出稳定的光强。以下从电路组成、工作原理、优势特点几个方面进行介绍：

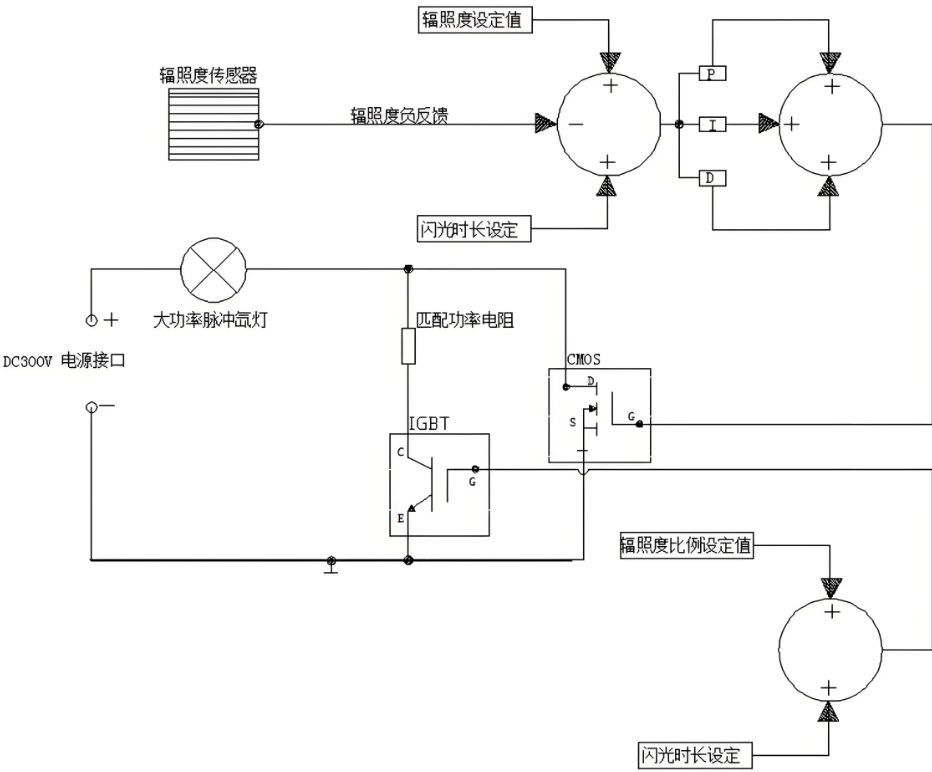

一、电路组成

• 辐照度传感器：用于采集氙灯输出的光强并将其转换成电信号，为反馈调节提供依据。

• 调节环路与PID控制器：接收辐照度传感器的反馈信号，经PID控制器进行偏差调节，为CMOS管和IGBT提供驱动信号。

• CMOS管：与脉冲氙灯连接，通过调节其栅极电压来动态调节氙灯驱动回路的电流，承载的电流范围为1-6A。

• IGBT：承载整个氙灯驱动回路的基准电流，通过匹配功率电阻的电阻值来调节其回路电流，使其保持固定值。

• 脉冲氙灯：作为核心负载，一端接入DC300V电源，另一端通过匹配功率电阻与IGBT和CMOS管连接。

• 匹配功率电阻：一端接入IGBT的集电极，另一端接入脉冲氙灯和CMOS管之间，用于调节IGBT回路的电流。

• DC300V电源：为整个电路提供稳定的直流电源。

二、工作原理

1. 电流分配与调节：IGBT回路承载整个氙灯驱动回路的基准电流（如5A），通过匹配功率电阻的电阻值来调节其回路电流，使其保持固定值。CMOS回路则通过光强负反馈来动态调节整个氙灯驱动回路的电流，承载的电流范围为1-6A。

2. 反馈调节：辐照度传感器采集氙灯输出的光强并转换成电信号，反馈到硬件PID调节电路。PID控制器根据反馈信号与设定值的偏差，调整CMOS管的栅极电压，从而改变CMOS回路的电流，使整个氙灯驱动回路达到动态平衡，得到稳定的模拟太阳光。

3. 驱动与控制：通过控制板设定驱动电路的辐照度和闪灯时长，为硬件PID调节电路提供基准值。在高压触发信号的作用下，CMOS和IGBT回路共同使氙灯产生模拟太阳光。

三、优势特点

• 减少CMOS管使用数量与功耗：通过IGBT与CMOS管并联协同驱动方案，IGBT最高承担85%的驱动电流，CMOS管仅承担15%的驱动电流，从而减少了CMOS管的使用数量和承载的电流，降低了CMOS管的电流及功耗和发热量，增加了使用寿命。

• 快速稳定光强：IGBT进行粗调，CMOS管进行细调，使模拟太阳光能迅速稳定，减少了震荡幅度和时间。

• 高精度与稳定性：通过PID控制器和辐照度传感器的反馈调节，实现了对氙灯光强的精确控制，提高了系统的稳定性和可靠性。
