有哪些可以检测光伏隐裂的设备
检测光伏隐裂的设备是保障光伏电站稳定运行、提升组件发电效率的关键工具。以下是几种常见的检测设备及其特点分析:
1. 便携式EL检测仪(电致发光检测仪)

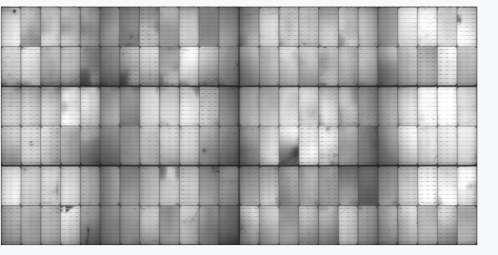

原理:基于电致发光效应,通过施加反向偏置电压激发光伏组件内部载流子复合发光,利用高灵敏度相机捕捉微弱光信号并转化为可视化图像。
优势:
非接触式无损检测:无需拆卸组件,避免二次损伤。
高精度缺陷识别:可检测微米级裂纹、隐裂、断栅、热斑等内部缺陷。
全场景适用:配备多级滤光系统,适应白天强光或夜间低照度环境;支持沙漠、高原、屋顶等复杂场景。
应用场景:电站建设阶段的组件到货验收、安装后支架检测、运维阶段的定期巡检及故障定位。
2. 无人机EL检测仪
原理:结合无人机平台与EL检测技术,通过无人机搭载的EL检测设备对光伏组件进行高空扫描。
优势:
高效大面积检测:适用于大型光伏电站,快速覆盖大面积组件。
减少人力成本:无需人工攀爬或移动设备,降低检测风险。
高分辨率成像:无人机搭载的高精度相机可捕捉细微缺陷。
应用场景:大型地面电站、屋顶电站、山地电站等复杂地形的快速巡检。
3. 红外热成像仪
原理:通过检测光伏组件表面的温度分布,识别因隐裂、局部短路等导致的异常发热区域。
优势:
实时快速检测:可快速扫描大面积组件,定位发热异常点。
操作简便:设备便携,适合现场快速检测。
局限性:
缺陷类型识别有限:主要检测因隐裂导致的热斑,无法直接识别裂纹形态。
环境干扰敏感:受环境温度、光照影响较大。
应用场景:电站日常巡检、故障初步筛查。
4. 视觉AI检测系统
原理:利用高分辨率摄像头与AI算法,对光伏组件表面进行实时图像分析,识别隐裂、碎片、划痕等缺陷。
优势:
高精度缺陷识别:AI算法可学习复杂缺陷特征,提升检测准确性。
自动化检测:支持实时检测与数据分析,减少人工干预。
应用场景:生产线在线质量监控、电站组件到货验收。
5. 超声波检测仪
原理:通过超声波在组件内部的传播特性,检测内部裂纹、分层等缺陷。
优势:
深层缺陷检测:可检测组件内部隐裂,不受表面污染影响。
局限性:
操作复杂:需专业人员操作,检测速度较慢。
成本较高:设备价格昂贵,适合实验室或高精度检测场景。
应用场景:实验室研发、组件生产过程中的质量抽检。
设备选择建议:
电站运维:优先选择便携式EL检测仪或无人机EL检测仪,兼顾检测精度与效率。
生产线质量监控:推荐视觉AI检测系统,实现实时在线检测。
复杂地形巡检:无人机EL检测仪是优秀的选择,可快速覆盖大面积组件。
实验室研发:超声波检测仪或高精度EL检测仪可提供更详细的缺陷分析。
总结:
光伏隐裂检测设备种类多样,用户应根据实际需求(如检测精度、效率、成本、场景等)选择合适的设备。便携式EL检测仪因其非接触式、高精度、全场景适用的特点,成为电站运维的必选工具;无人机EL检测仪则适用于大规模电站的高效巡检。随着技术的进步,未来检测设备将向智能化、自动化方向发展,进一步提升检测效率与准确性。
