太阳能电池电流密度-电压曲线

太阳能电池的电流密度-电压（J-V）曲线是评估其光电转换性能的核心工具，通过描绘电流密度（J）随电压（V）的变化关系，可直观反映电池的输出特性、效率及潜在缺陷。以下是关键解析：

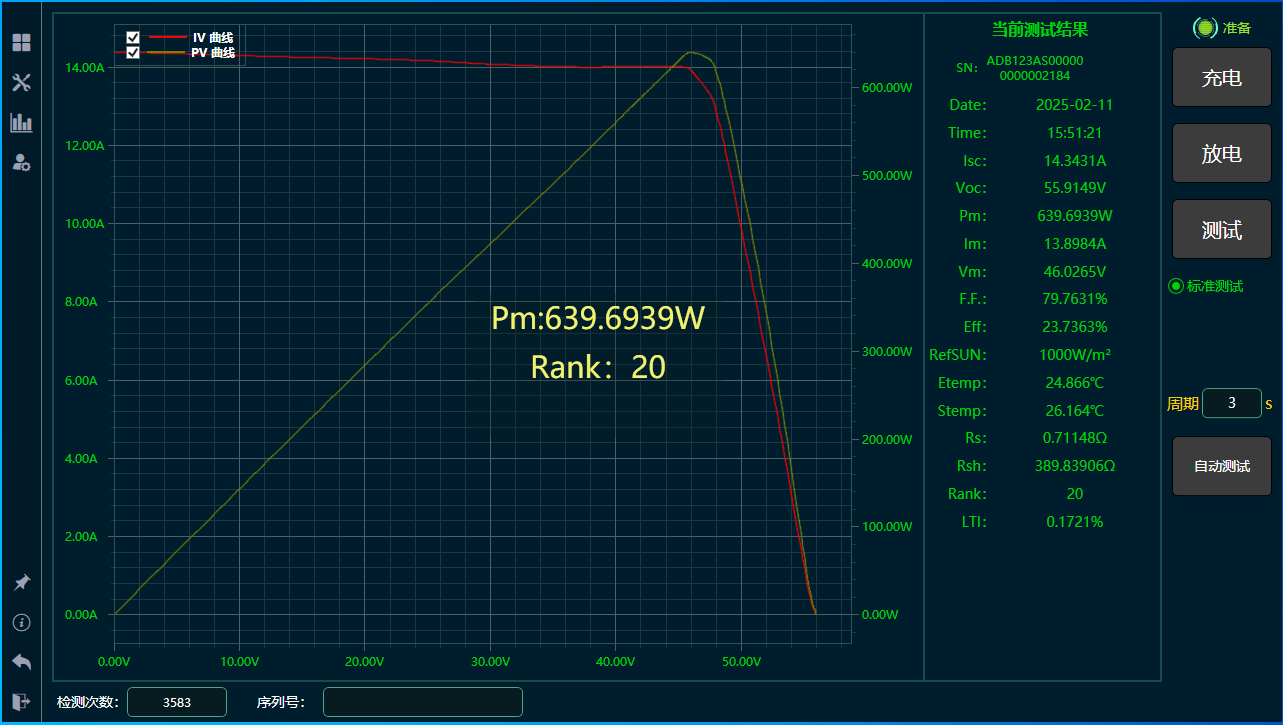

一、J-V曲线的核心参数

1. 短路电流密度（Jsc）

• 定义：电压为零时（短路状态）的电流密度，单位为mA/cm²。

• 意义：反映电池吸收光子后产生载流子的能力，与材料吸光系数、带隙、光吸收层厚度及载流子收集效率直接相关。

• 案例：钙钛矿电池因高吸光系数，Jsc通常高于晶硅电池（如可达25 mA/cm²以上）。

2. 开路电压（Voc）

• 定义：电流为零时（开路状态）的电压，单位为V。

• 意义：由电池材料能带结构及界面复合损失决定，Voc越接近理论极限（如钙钛矿约1.3V），说明材料纯度与界面质量越高。

• 数据：商用晶硅电池Voc约0.6-0.7V，钙钛矿电池可达1.1V以上。

3. 填充因子（FF）

• 定义：最大功率点（Pmax）与Voc×Jsc乘积的比值，无量纲。

• 意义：衡量电池输出功率接近理想矩形（无损耗）的程度，FF越高，电池效率越接近理论极限。

• 公式：FF=Voc×JscPmax=Voc×JscVmp×Jmp

• 案例：高效钙钛矿电池FF可达80%以上，接近晶硅电池水平。

4. 转换效率（PCE）

• 定义：最大输出功率与入射光功率的比值，单位为%。

• 公式：PCE=PinPmax=PinFF×Voc×Jsc

• 数据：晶硅电池PCE约22-26%，钙钛矿电池实验室纪录已突破33%。

二、J-V曲线的典型形状与物理意义

1. 理想曲线

• 形状：近似矩形，Voc与Jsc处曲线陡峭，FF接近1。

• 物理意义：无串联电阻（Rs）与并联电阻（Rsh）损失，载流子完全被收集。

2. 实际曲线偏差

• 串联电阻（Rs）影响：曲线在高压区向下弯曲，导致Voc降低。Rs源于电极接触电阻、材料体电阻等。

• 并联电阻（Rsh）影响：曲线在低压区向上弯曲，导致Jsc降低。Rsh源于漏电流（如边缘短路、晶界复合）。

• 复合损失：曲线整体下移，Voc与FF同时降低，反映载流子在界面或体相的非辐射复合。

三、J-V曲线的测试条件与标准

1. 标准测试条件（STC）

• 光照强度：1000 W/m²（AM1.5G光谱）。

• 温度：25℃。

• 空气质量：AM1.5G（大气质量1.5，模拟太阳光穿过大气路径）。

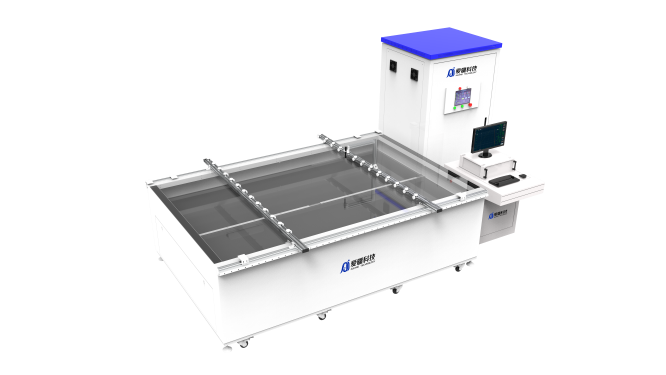

2. 测试设备

• 光源：模拟太阳光的氙灯或LED阵列，需配备光谱校正系统。

• 电参数测试仪：高精度源表，同步测量电压与电流。

• 温度控制：恒温台或环境箱，确保测试温度稳定。

3. 数据采集

• 扫描方向：从短路（0V）到开路（Voc）正向扫描，或反向扫描（Voc到0V）。

• 扫描速度：需足够慢以避免动态响应误差（如钙钛矿电池建议≤100 mV/s）。

四、J-V曲线的应用场景

1. 材料研发

• 通过对比不同材料体系的J-V曲线，优化吸光层、电子传输层（ETL）与空穴传输层（HTL）的能级匹配。

• 案例：调整钙钛矿组分（如混合阳离子/卤素）可同时提升Voc与Jsc。

2. 工艺优化

• 分析退火温度、沉积速率等工艺参数对J-V曲线的影响，减少复合损失。

• 案例：优化钙钛矿薄膜的结晶质量可显著提升FF。

3. 失效分析

• 通过异常J-V曲线（如双峰、S型曲线）定位缺陷类型（如接触不良、局部短路）。

• 案例：S型曲线可能由界面能垒或载流子传输不平衡导致。

五、钙钛矿电池J-V曲线的特殊性

1. 迟滞效应（Hysteresis）

• 现象：正向与反向扫描的J-V曲线不重合，导致PCE测量误差。

• 原因：离子迁移、界面电荷积累或铁电效应。

• 解决方案：采用预光照、慢速扫描或双向扫描取平均值。

2. 稳定性挑战

• 光/热诱导降解：长期光照或高温下，J-V曲线参数（如Voc、FF）逐渐衰减，反映材料分解或界面劣化。

• 测试标准：需结合加速老化测试（如85℃/85%RH湿热测试）评估长期稳定性。

总结

太阳能电池的J-V曲线是连接材料物理、器件工程与产业应用的桥梁。通过精准解析Jsc、Voc、FF与PCE等参数，可系统优化电池设计、工艺与稳定性，推动光伏技术向更高效率与更低成本迈进。对于钙钛矿电池等新兴技术，J-V曲线更是揭示其独特物理机制（如迟滞效应）的关键工具。
