IV测试仪规格书里说的最大检测面积是什么意思

IV测试仪规格书中的“最大检测面积”指该设备单次测试可覆盖的光伏板最大尺寸范围，这一参数直接决定了设备对不同规格光伏组件的兼容性，是评估其适用场景的核心指标之一。以下从技术原理、应用场景及选型建议三方面展开说明：

一、技术原理：检测面积与设备设计的关联

IV测试仪通过模拟太阳光照射光伏板，测量其输出电流与电压的关系曲线（IV曲线），进而计算开路电压（Voc）、短路电流（Isc）、最大功率点（Pmax）等关键参数。最大检测面积由设备的光源覆盖范围、测试夹具尺寸及数据采集系统容量共同决定：

• 光源覆盖范围：如爱疆科技ASC32A+采用侧打光光源，最大检测面积达2600mm×1600mm，需确保光源均匀覆盖整个测试区域，避免边缘光照不足导致数据偏差。

• 测试夹具设计：需适配不同尺寸光伏板，如TAE-101便携式IV曲线测试仪支持1500V电压、30A电流测试，其夹具可固定最大30kW的光伏组件。

• 数据采集系统：需支持高分辨率采样（如2048个数据点），以准确捕捉IV曲线细节，大尺寸组件需更高采样速率以避免数据丢失。

二、应用场景：不同检测面积的需求匹配

1. 实验室研发与质检

• 需求：测试小尺寸电池片或组件原型（如156mm×156mm单晶硅电池）。

• 设备选择：实验室级IV测试仪（如太阳能模拟器IV测试仪），光束覆盖面积210mm×210mm，满足晶硅/薄膜电池研发需求。

• 优势：高精度（A+A+A+太阳模拟器等级）、可定制光谱范围（300-1200nm），支持光特性与暗特性IV曲线检测。

2. 生产线分档筛选

• 需求：快速测试层压后组件（如182mm×210mm或210mm×210mm大尺寸组件）。

• 设备选择：ASC32A+等工业级设备，最大检测面积2600mm×1600mm，可单次测试多块组件，配合机械手实现每小时300片以上吞吐量。

• 优势：高效率、兼容大尺寸组件，支持产线自动化。

3. 电站运维与故障诊断

• 需求：现场测试光伏组串（如由多块210mm×210mm组件串联而成）。

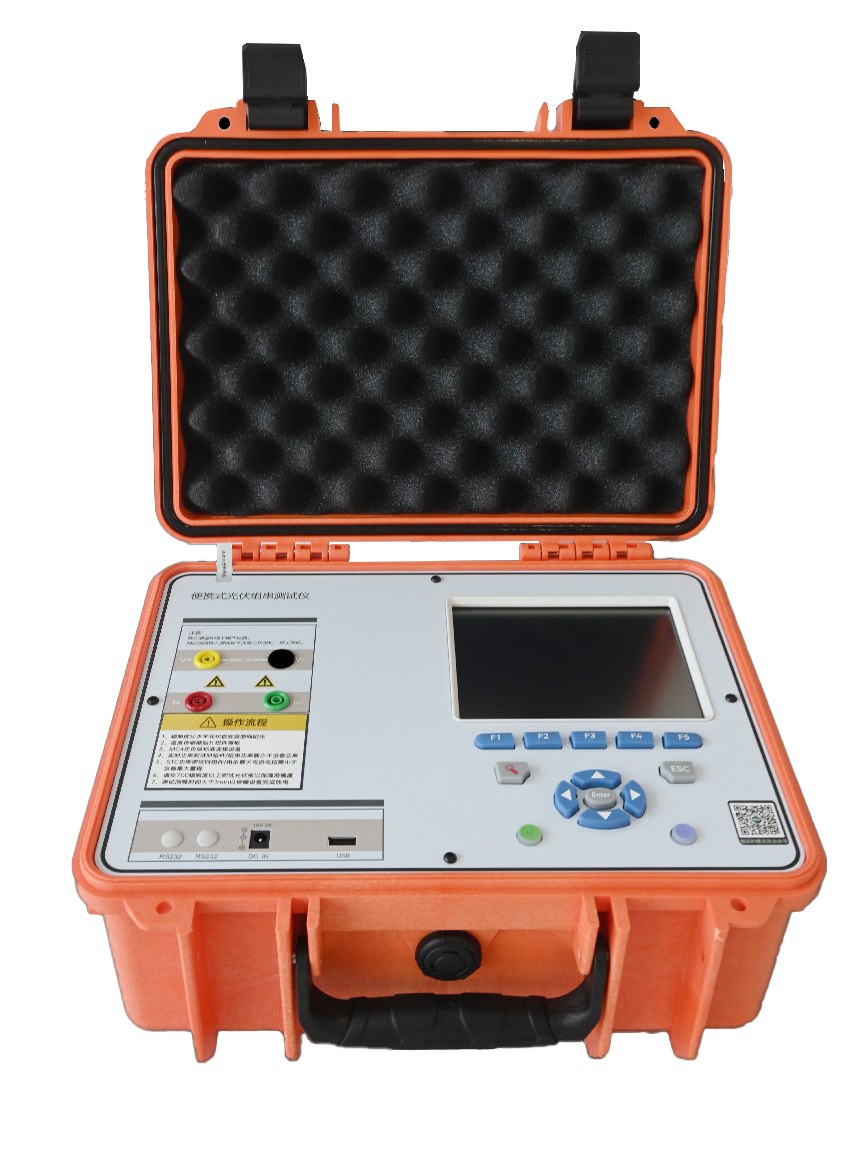

• 设备选择：便携式IV测试仪（如TAE-101），支持1500V电压、30A电流测试，可检测30kW组串，单组件测试速度10秒完成。

• 优势：轻量化设计、内置辐照计与温度传感器，支持数据一键导出，适应野外环境。

三、选型建议：根据需求匹配检测面积

1. 小尺寸组件测试：选择光束覆盖面积210mm×210mm的实验室设备，如太阳能模拟器IV测试仪，兼顾精度与成本。

2. 大尺寸组件生产：优先选择最大检测面积≥2600mm×1600mm的工业级设备，如ASC32A+，确保兼容未来更大尺寸组件（如230mm×230mm）。

3. 现场运维与组串测试：选用便携式设备（如TAE-101），支持1500V电压、30A电流测试，覆盖大多数电站组串需求。

4. 特殊场景：如测试钙钛矿电池或异质结组件，需确认设备光谱范围（如300-1800nm可定制）与辐照度均匀性（<1% A+级）。
