太阳能板光伏缺陷检测

太阳能板光伏缺陷检测是确保其性能和寿命的关键环节，常见缺陷及检测方法如下：

一、常见缺陷类型

1. 外观缺陷

• 裂纹与断裂：电池板表面或内部出现裂纹，可能导致效率下降或失效。

• 划痕与磨损：影响电池电气连接和性能。

• 黑点或黑斑：由材料污染或制造缺陷引起，可能降低发电效率。

• 分层：钢化玻璃与塑料背板分离，导致空气和湿气进入，引发腐蚀。

• 蜗牛痕迹：表面短而细的暗线，由微观裂纹或金属化银浆缺陷引起，主要影响外观。

2. 电气缺陷

• 隐裂：肉眼不可见的细小裂纹，加速功率衰减，可能引发热斑效应。

• 电位诱导退化（PID）：高电压下玻璃与EVA层间电化学反应，导致性能下降。

• 电连接问题：焊点脱落或接触不良，阻碍电流传输。

3. 热缺陷

• 热斑：局部温度异常升高，源于阴影遮挡、污垢或微裂纹，可能引发火灾。

4. 环境适应性缺陷

• 腐蚀与氧化：电池片表面或内部腐蚀，影响导电性和寿命。

• 封装失效：EVA等封装材料老化，导致电池片与外界接触。

二、检测方法

1. 外观检测

• 视觉检测：通过高分辨率相机或图像传感器采集图像，利用计算机视觉和图像处理技术（如去噪、增强、特征提取）识别裂纹、划痕、黑点等缺陷。

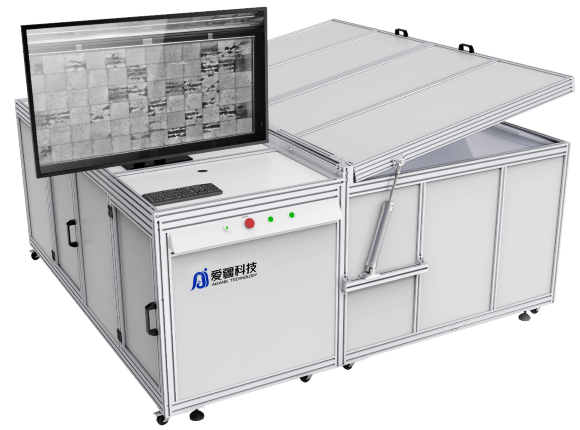

• EL检测（电致发光）：利用电场激励使电池板发光，通过高灵敏度相机捕捉发光图像，检测隐裂、碎片、虚焊等内部缺陷。

2. 热成像检测

• 原理：通过红外相机记录电池板表面温度变化，识别热斑等局部过热区域。

• 应用：评估发热程度和温度差异，预防安全隐患。

3. 电性能测试

• 参数检测：测量开路电压、短路电流、最大功率点电压和电流等，评估电气性能是否符合标准。

• I-V特性曲线测试：绘制电流-电压曲线，计算最大功率点，分析功率衰减原因。

4. 光谱检测

• 原理：通过反射光谱、透过光谱和散射光谱分析电池板结构，检测特殊物理或化学结构。

• 应用：评估材料质量和制造工艺。

5. 环境适应性测试

• 绝缘电阻测试：使用绝缘电阻表测量线路绝缘电阻，防止漏电事故。

• 耐候性测试：模拟高温、高湿、盐雾等环境，评估电池板长期稳定性。

6. 系统效率分析

• 综合评估：结合组件效率、逆变器效率、线路损耗等因素，计算系统综合效率，找出效率损失关键点。

三、检测技术应用场景

1. 生产环节

• EL检测：出厂前筛查隐裂、碎片等内部缺陷。

• 视觉检测：自动化生产线上的外观缺陷识别，提高生产效率。

2. 运维环节

• 热成像检测：定期巡检中快速定位热斑，预防火灾风险。

• 电性能测试：评估组件发电能力，优化系统配置。

3. 质量控制环节

• 光谱检测：验证材料质量，确保符合行业标准。

• 环境适应性测试：模拟极端环境，评估产品可靠性。
