光伏组件电站检测设备

光伏组件电站检测设备是保障电站高效稳定运行的核心工具，涵盖性能检测、缺陷诊断、环境监测及数据分析四大类，以下为关键设备及其作用：

一、性能检测设备

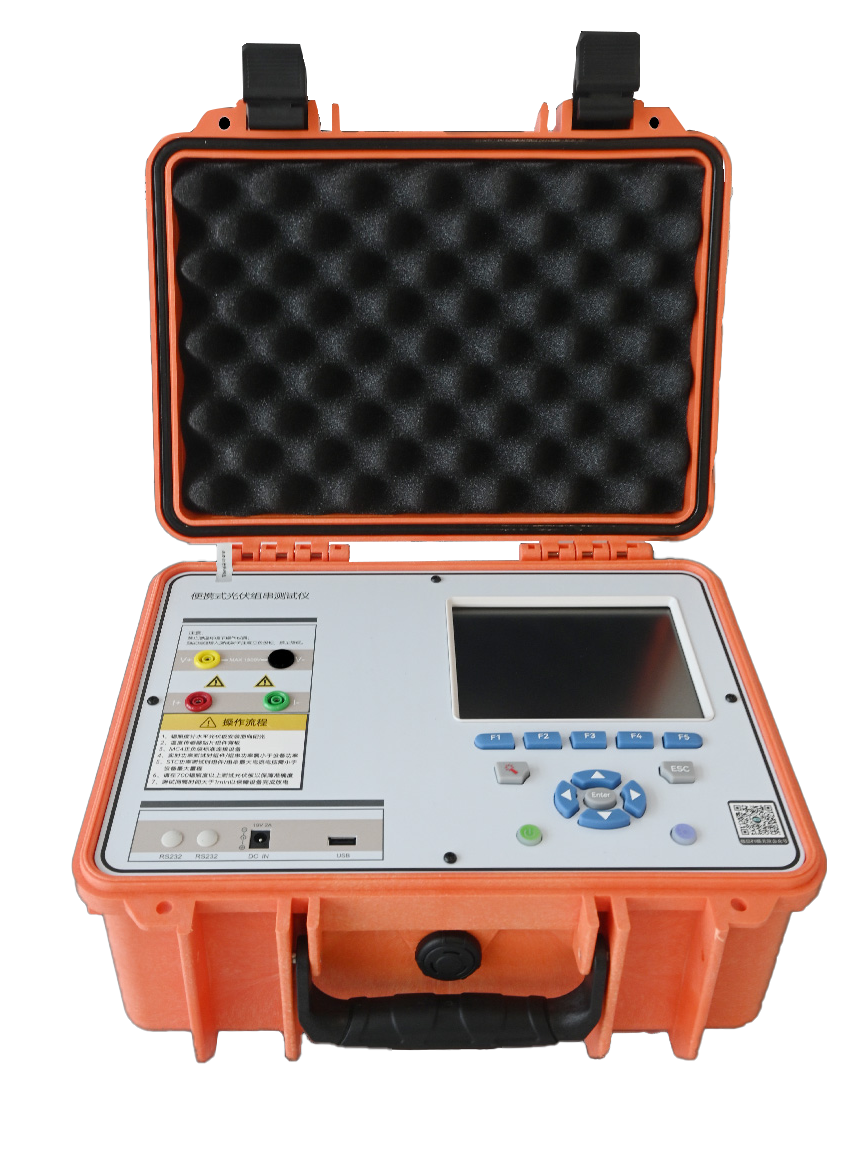

1. IV测试仪（电流-电压测试仪）

• 功能：通过测量光伏组件的IV曲线，评估开路电压（Voc）、短路电流（Isc）、最大功率点（Pmax）、填充因子（FF）等参数，判断组件性能是否达标。

• 应用场景：新建电站验收、定期运维巡检、故障排查、技术改造评估。

• 优势：快速定位热斑、隐裂、PID效应等故障，验证组件实际输出功率与标称值的一致性。

2. 功率测试仪

• 功能：直接测量组件输出功率，评估性能衰减情况。

• 应用场景：长期监测组件效率变化，为更换或维护提供依据。

3. 逆变器效率测试仪

• 功能：测量逆变器电能转换效率，确保其输出符合标准。

• 配套工具：示波器（分析输出波形质量）、频谱分析仪（检测电磁辐射和谐波问题）。

二、缺陷诊断设备

1. EL检测仪（电致发光检测仪）

• 原理：通过施加电压激发组件发光，利用发光强度分布定位缺陷（如隐裂、断栅、黑片）。

• 应用场景：来料检测、安装前检测、运维期故障排查。

• 优势：高分辨率成像，可检测微小缺陷，支持白天/夜间双模式操作（需滤波片减少阳光干扰）。

• 代表产品：美能便携式EL检测仪（2476万像素，轻便易携）。

2. 红外热像仪

• 功能：检测组件热分布，识别热斑、隐裂等故障（故障区域温度异常升高）。

• 应用场景：快速巡检，结合IV测试仪定位具体故障点。

3. 便携式光伏测试仪

• 功能：集成IV测试、EL检测、功率测量等功能，支持现场快速检测。

• 优势：无需拆卸组件，提高检测效率。

三、环境监测设备

1. 辐照计

• 功能：测量太阳辐照度，评估电站发电潜力。

• 应用场景：选址评估、发电效率分析、性能对比。

2. 温度传感器

• 功能：监测组件表面温度和环境温度，分析温度对发电效率的影响（温度升高导致效率下降）。

3. 风速风向仪

• 功能：测量风速和风向，评估风载对光伏阵列的影响（强风可能导致支架变形或组件损坏）。

4. 自动气象站

• 功能：集成辐照、温度、风速、湿度等参数监测，为电站运维提供数据支持（如优化清洁周期、评估散热条件）。

四、数据分析与诊断系统

1. 数据采集系统

• 功能：实时采集组件电压、电流、功率等数据，生成运行报告。

• 应用场景：故障预警、性能趋势分析、运维计划优化。

2. 故障诊断软件

• 功能：通过AI算法分析采集数据，识别潜在故障（如组件衰减异常、逆变器效率下降）。

• 优势：减少人工巡检成本，提高故障处理效率。

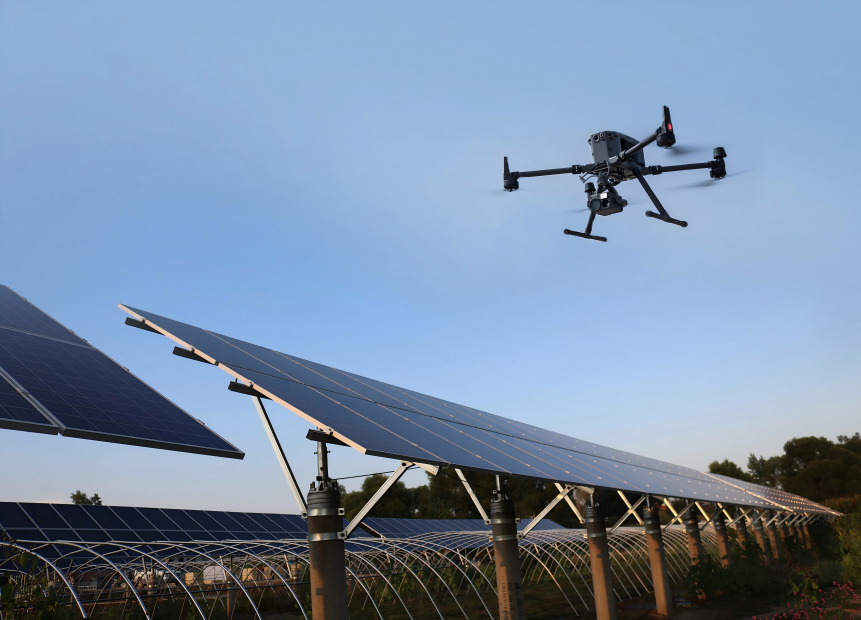

3. 无人机巡检系统

• 功能：搭载高清相机、红外热像仪等设备，实现高空快速巡检。

• 应用场景：大型电站的日常巡检、故障定位、施工进度监控。

五、辅助工具与安全设备

1. 直流钳形表：测量光伏板输出端电流和电压，确保电缆电气性能符合设计要求。

2. 绝缘电阻测试仪：检测直流电缆绝缘电阻，防止漏电安全隐患。

3. 接地电阻测试仪：测量接地装置电阻值，保障电站接地系统安全有效。

4. 激光测距仪：测量支架结构尺寸和间距，确保安装符合设计规范。

5. 安全防护装备：绝缘手套、安全帽、灭火器等，保障运维人员安全。

设备选型建议

• 新建电站：优先配置IV测试仪、EL检测仪、辐照计，确保组件质量达标。

• 运维期电站：增加红外热像仪、数据采集系统、无人机巡检，提升故障处理效率。

• 预算有限项目：采用抽样检测（参考ISO 2859-1标准，抽样比例1%-20%），结合便携式设备降低成本。
