第三代功率半导体核心元器件分类及应用全景解析

作者：admin2026-07-20 13:18 热度：11

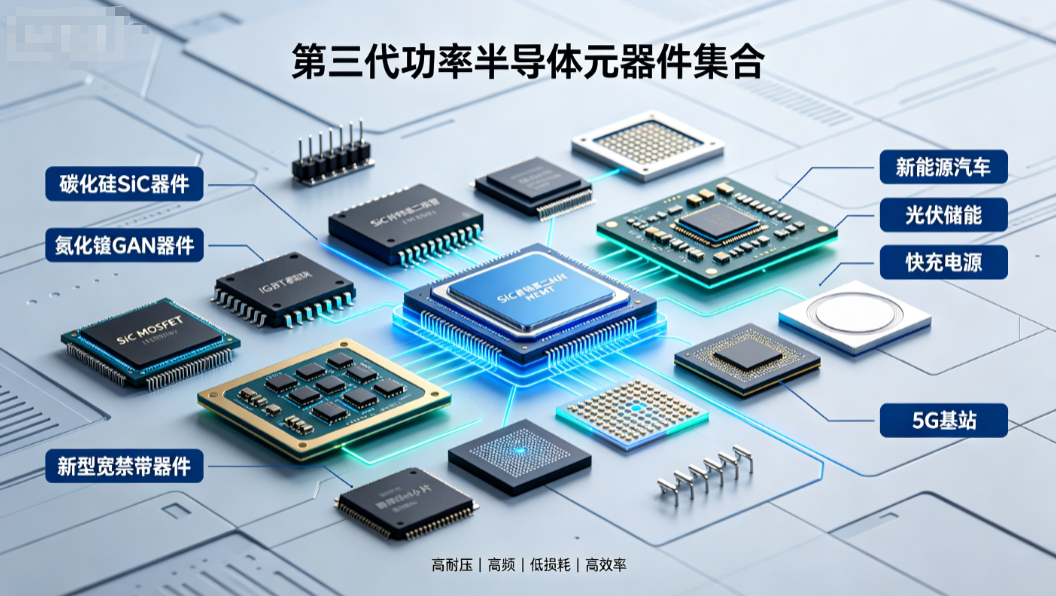

在新能源汽车、光伏储能、高端快充、5G通信基站等产业高速迭代的当下，功率半导体作为电力电子设备的核心核心元器件，完成了从传统硅基器件到第三代宽禁带器件的迭代升级。以碳化硅（SiC）、氮化镓（GaN）为核心的第三代功率半导体，凭借高频、高压、低损耗、高可靠性的突出优势，弥补了硅基器件的性能短板，成为行业国产化替代、设备节能增效的核心关键。本文将全面梳理第三代功率半导体主流核心元器件，详解各类器件的特性与核心应用场景。

一、碳化硅（SiC）功率元器件：高压大功率场景主力

碳化硅器件主打高压、大功率、耐高温特性，精准适配高压新能源、工业工控、光伏储能等高端场景，目前已实现规模化商用的核心元器件主要分为三类：

SiC肖特基二极管：摒弃传统硅基二极管的结构缺陷，无反向恢复损耗，工作稳定性更强。广泛应用于光伏逆变器、车载充电机（OBC）等设备，可有效降低设备运行发热，提升整机能效，是高压电力设备的基础核心器件。

SiC MOSFET：作为第三代半导体最核心的开关器件，分为平面、沟槽两大主流结构。相较于传统硅IGBT，其开关损耗降低90%左右，能效优势显著，是新能源车主电控系统、高压储能变流器的标配核心元器件。

全SiC功率模块：采用一体化集成封装设计，整合SiC MOSFET与SiC二极管核心芯片。整体结构更紧凑、散热性能更优，主要应用于轨道交通、高压工业变频器等高端大功率场景，可大幅缩减设备体积，降低整机运维成本。

二、氮化镓（GaN）功率元器件：高频轻量化场景标杆

氮化镓器件具备极致的高频特性，聚焦中小功率高频电源、射频通信领域，主打设备轻量化、小型化升级，核心商用元器件包含三类：

硅基GaN HEMT晶体管：采用横向平面结构，开关响应速度远超传统器件，适配性极强，广泛用于手机、笔记本快充设备，同时覆盖AI服务器电源、车载DC-DC转换模块等高频供电场景。

GaN射频功率管：专为高频通信场景研发，可实现高频信号高效放大，是5G、6G通信基站及军用雷达设备的核心元器件，目前在通信基建领域的市场渗透率持续攀升。

集成GaN功率IC：集成驱动、开关等多重功能，高度集成化的设计大幅简化了电源电路结构，有效缩减设备体积，是消费电子轻量化、小型化升级的核心支撑。

三、新型第三代功率元器件：前沿技术发展方向

除主流的SiC、GaN器件外，氧化镓（Ga₂O₃）作为超宽禁带前沿材料，成为行业重点研发方向。目前已实现小批量商用的氧化镓二极管，具备超高耐压特性，可适配特高压电网、高端电力传输场景。而金刚石功率器件仍处于实验室研发阶段，技术尚未成熟，暂不具备规模化量产条件。

四、精密检测：第三代半导体量产品质核心保障

第三代功率半导体器件工艺精密、技术门槛高，晶圆微观缺陷、电性参数偏差、高低温稳定性不足等问题，都会直接影响终端设备的运行安全与使用寿命。因此，从晶圆外延、芯片制备到封装成品，全流程标准化精密检测，是保障产品良率、满足车规、工控等高端行业标准的核心环节。

爱疆科技第三代半导体检测方案

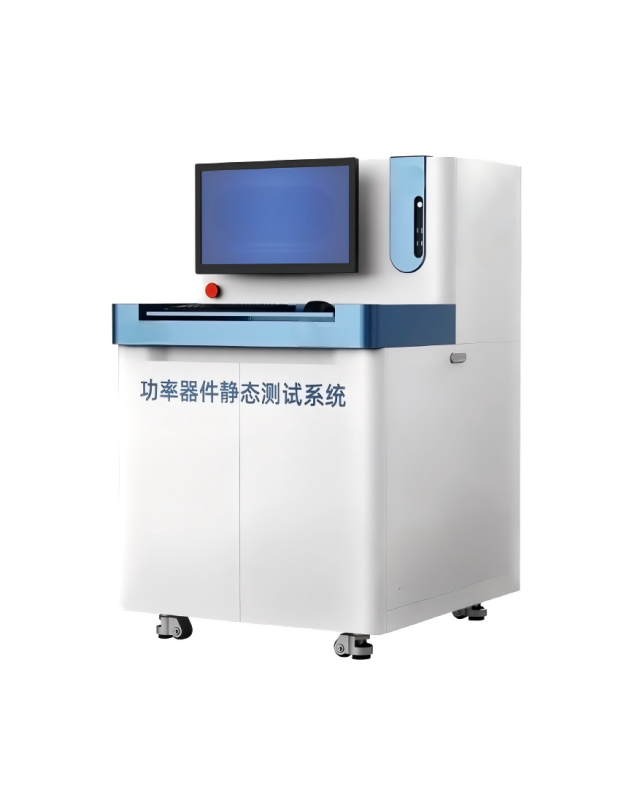

武汉爱疆科技深耕半导体检测领域，推出适配SiC、GaN全系列器件的一体化检测方案，兼顾实验室研发与工业化量产需求。方案整合PL光致发光缺陷检测、半导体ATE自动测试、高低温老化测试核心设备，可高效完成晶圆缺陷扫描、器件静态/动态电性测试、车规级可靠性老化等全项检测。设备模块化设计适配各类二极管、MOSFET、功率模块，依托自研AI缺陷识别算法，契合AQG324、JEDEC权威行业标准，搭配全链路数据追溯体系，为国产第三代半导体器件研发迭代、规模化高品质量产提供全方位技术支撑。
