半导体检测是确保半导体器件性能、可靠性和质量的关键环节，贯穿于芯片设计、制造、封装及应用的整个生命周期。其检测内容广泛，涵盖材料、结构、电学性能、可靠性及功能等多个方面，以下是具体检测项目及说明：

一、材料与结构检测

1. 晶体结构分析

• X射线衍射（XRD）：检测晶格常数、结晶质量、取向及缺陷（如位错、层错）。

• 透射电子显微镜（TEM）：观察纳米级晶体结构、界面及缺陷分布。

• 扫描电子显微镜（SEM）：分析表面形貌、颗粒污染及微观结构。

2. 成分与杂质分析

• 二次离子质谱（SIMS）：定量检测掺杂元素浓度及深度分布（如硼、磷在硅中的掺杂）。

• 能量色散X射线光谱（EDX）：结合SEM分析元素组成及分布。

• 光致发光（PL）：检测材料带隙、缺陷能级及杂质相关发光特性。

3. 薄膜特性检测

• 椭偏仪：测量薄膜厚度、折射率及消光系数。

• X射线反射（XRR）：分析薄膜密度、粗糙度及界面质量。

• 四探针法：测定薄膜电阻率及方块电阻。

二、电学性能检测

1. 基本电参数测试

• I-V特性测试：测量二极管、晶体管、太阳能电池等的电流-电压曲线，评估导通/截止特性、阈值电压、漏电流等。

• C-V特性测试：分析电容-电压关系，提取MOS器件的氧化层厚度、界面态密度等参数。

• 噪声分析：检测1/f噪声、热噪声等，评估器件低频噪声水平及可靠性。

2. 高频与射频性能

• S参数测试：使用网络分析仪测量器件的散射参数（如S21、S11），评估增益、阻抗匹配及损耗。

• 噪声系数测试：量化射频器件的噪声性能，如低噪声放大器（LNA）的噪声系数。

3. 功率与动态性能

• 开关特性测试：测量功率器件（如MOSFET、IGBT）的开关时间、导通电阻及动态损耗。

• 雪崩击穿测试：评估功率器件的雪崩能量承受能力。

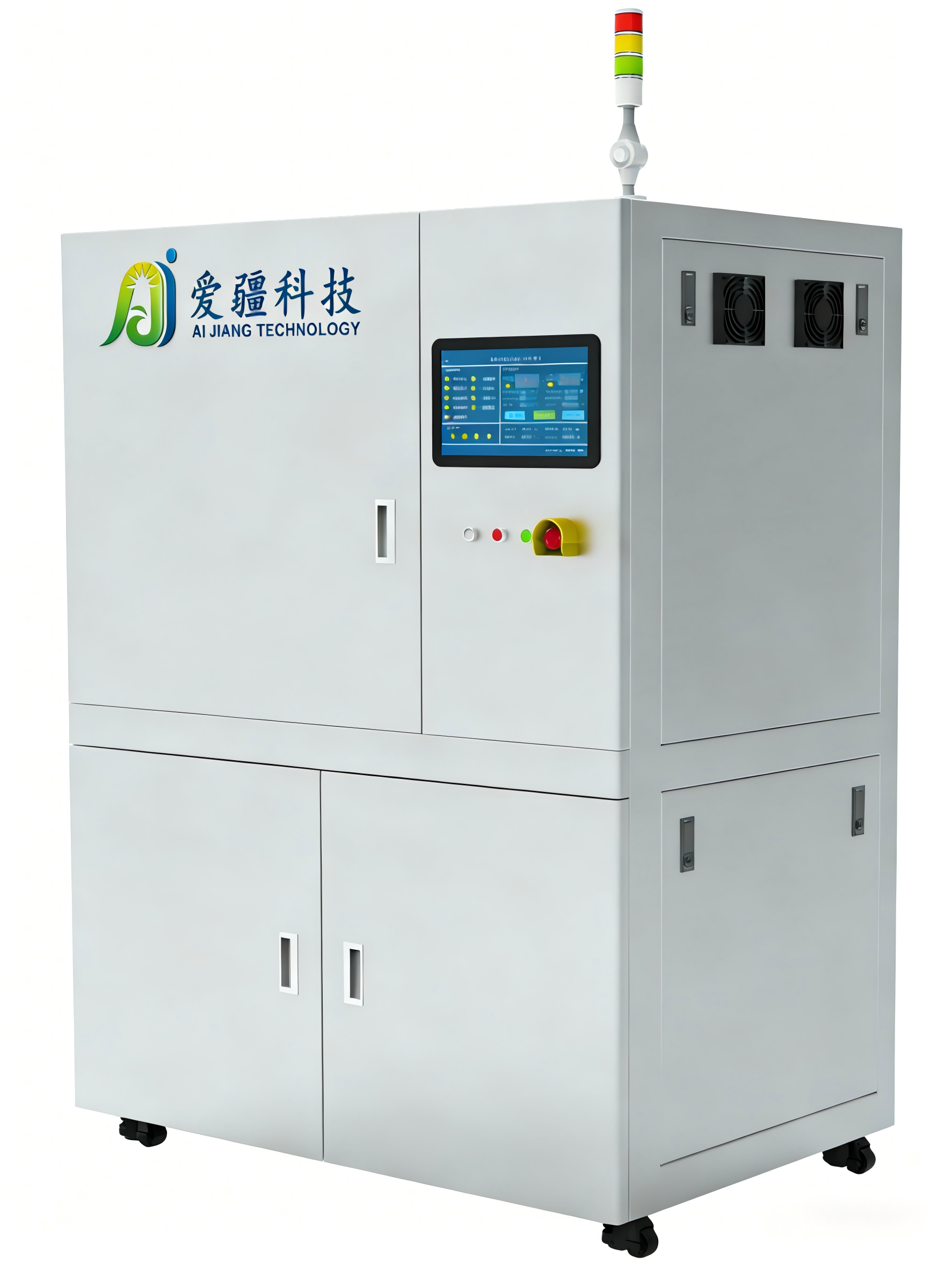

三、可靠性检测

1. 环境应力测试

• 高温存储（HTS）：在150°C-300°C下存储器件，检测金属化迁移、介质击穿等失效模式。

• 温度循环（TC）：通过-55°C至150°C的快速温度变化，评估封装材料的热膨胀匹配性。

• 湿度偏压（H3TRB）：在85°C/85%RH条件下施加偏压，检测腐蚀、漏电等失效。

2. 机械应力测试

• 引脚拉力测试：验证封装引脚与芯片的连接强度。

• 振动/冲击测试：模拟运输或使用中的机械振动，检测封装结构完整性。

3. 寿命加速测试

• 高加速寿命试验（HALT）：通过极端温度、电压等条件快速暴露潜在失效模式。

• 电迁移测试：在高电流密度下检测金属互连线的电迁移失效。

四、功能与集成检测

1. 数字电路测试

• 逻辑功能测试：使用自动测试设备（ATE）验证数字芯片（如CPU、FPGA）的逻辑功能正确性。

• 扫描链测试：检测制造缺陷导致的内部节点故障。

2. 模拟/混合信号测试

• ADC/DAC测试：量化转换精度、线性度及动态范围。

• 运放测试：测量增益带宽积、输入失调电压等关键参数。

3. 系统级测试

• 芯片级封装（CSP）测试：验证3D封装、SiP等先进封装的电气连接及热性能。

• 板级测试：检测PCB上芯片与外围电路的互连及信号完整性。

五、新兴技术检测

1. 第三代半导体检测

• GaN/SiC器件测试：针对宽禁带材料的高击穿场强、高电子迁移率特性，开发专用测试方案（如高电压脉冲测试）。

• 热阻测试：量化器件散热性能，优化热设计。

2. 量子器件检测

• 单光子源测试：检测量子点、超导纳米线等单光子发射器的效率及纯度。

• 量子比特相干时间测试：评估量子计算芯片的退相干特性。

3. 柔性电子检测

• 弯曲疲劳测试：模拟柔性显示屏、可穿戴设备的反复弯曲场景，检测器件可靠性。

• 拉伸应变测试：验证柔性基底与器件的机械兼容性。

检测技术发展趋势

• AI辅助检测：利用机器学习算法分析测试数据，实现缺陷自动分类及预测性维护。

• 在片检测（On-Wafer Testing）：减少封装成本，提高测试效率。

• 太赫兹检测：用于高速互连、太赫兹器件的非接触式测试。

• 量子传感技术：提升纳米级缺陷检测的灵敏度及分辨率。

半导体检测是保障器件性能、提升良率及降低成本的基石，随着技术节点向3nm及以下推进，检测精度、速度及覆盖范围需持续升级，以应对复杂工艺及新型应用的挑战。
