一、老化测试的核心价值

半导体器件在制造过程中可能因材料缺陷（如晶圆杂质）或工艺偏差（如键合虚焊）存在“早期失效隐患”。这类隐患在常规工况下可能不显现，但在长期高负荷或极端环境下会突然爆发，导致终端设备故障（如汽车电子失灵、工业设备宕机）。老化测试通过“加速应力模拟”提前激发潜在缺陷，筛选出早期失效器件，避免其流入下游应用。

• 数据支撑：半导体器件的失效曲线呈“浴盆曲线”，早期失效阶段（使用前1000小时）的失效率是稳定期的10-100倍。老化测试可将这一阶段的失效率从0.5%降至0.001%以下。

• 成本优化：批量生产中，即使同一批次器件也可能因工艺波动存在性能差异。老化测试作为“出厂前最后一道筛选关卡”，可确保交付器件的可靠性一致。某封测厂数据显示，引入老化测试后，售后维修成本降低60%以上。

二、核心老化测试类型

老化测试需根据器件应用场景设计“应力组合”，不同测试类型对应不同失效模式的筛查：

1. 高温寿命试验（HTOL）

• 条件：将芯片置于100°C至150°C高温环境中持续运行1000小时。

• 目的：评估芯片在高温下的稳定性和长期可靠性，检测热扩散、结构破坏或材料衰变引起的故障（如电阻变化、电流漏泄）。

• 应用：车规芯片、工业控制芯片等需长期高温运行的场景。

2. 温度循环测试（TCT）

• 条件：芯片在-40°C至125°C之间循环暴露，每个温度点暴露时间可调。

• 目的：评估温度变化引起的热应力和材料疲劳，检测结构应力、热膨胀差异、焊点疲劳等问题（如接触不良、焊连断裂）。

• 应用：航空航天电子设备、户外传感器等需适应极端温差的场景。

3. 高温高湿偏压测试（HAST/UHAST）

• 条件：温度100°C至150°C、湿度85%至95%、压力2至20大气压，并施加偏置电压。

• 目的：加速湿气渗透、金属腐蚀和电迁移现象，评估电路可靠性。

• 应用：消费电子、汽车电子等对防潮性能要求高的场景。

4. 偏压寿命试验（BLT/BLT-LTST）

• 条件：

  BLT：芯片施加恒定偏置电压并暴露于高温环境（如125°C）。

  BLT-LTST：芯片暴露于-40°C至-60°C低温环境，并施加恒定偏置电压和高压。

• 目的：检测偏压和高温/低温环境引起的偏压老化效应（如硅介质损失、界面陷阱形成）。

• 应用：MOS FET等功率器件的可靠性验证。

三、静态老化与动态老化对比

1. 静态老化

• 条件：芯片处于非工作模式，施加恒定高温和电压。

• 优点：成本低、操作简单。

• 缺点：监控电路节点数量有限，无法全面评估可靠性。

• 适用场景：初步筛选或成本敏感型测试。

2. 动态老化

• 条件：芯片处于工作状态，施加高温、高压及动态激励信号。

• 优点：更贴近实际应用环境，能检测更多故障模式（如电迁移、金属化故障）。

• 缺点：设备复杂度高，成本较高。

• 适用场景：高可靠性要求场景（如车规、航空航天）。

四、老化测试的挑战与解决方案

1. 极端环境要求

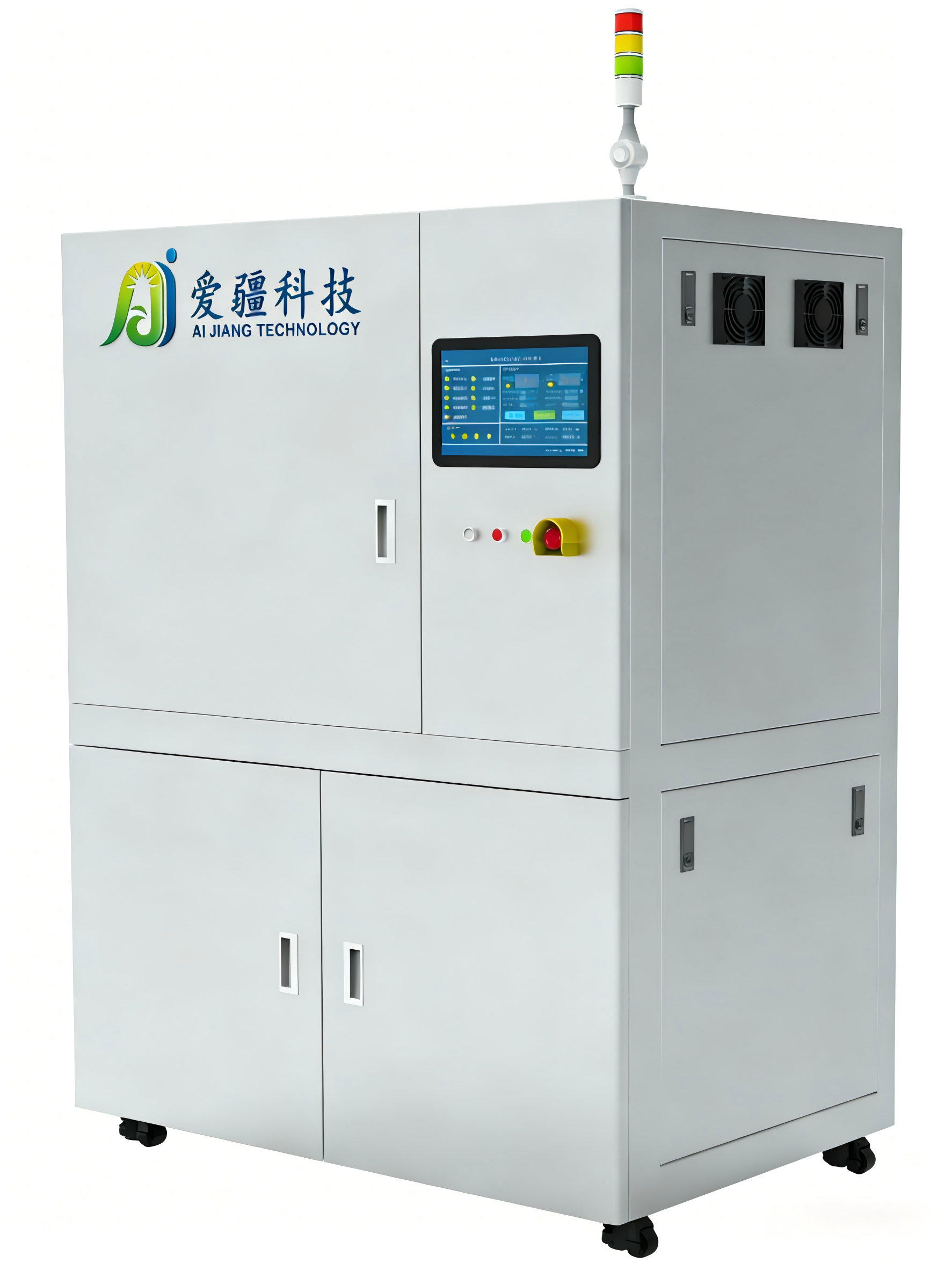

• 挑战：老化测试通常持续数百至数千小时，且处于高温、高湿、高压等极端环境，对测试设备的稳定性、耐受性和兼容性提出严苛要求。

• 解决方案：

  环境耐受性：采用LCP（液晶聚合物）壳体，耐温范围达-65℃至200℃，在85℃/85% RH环境中无变形、触点无锈蚀。

  电气稳定性：内置陶瓷绝缘层，绝缘阻抗≥2000MΩ@500V DC，耐电压达1500V AC/1min，杜绝高压漏电。

  机械可靠性：支持数千次插拔，触点磨损后接触阻抗仍≤50mΩ，防止“假失效”误判。

2. 多封装适配

• 挑战：同一产线可能测试BGA、QFN、TO封装等不同器件，需快速更换适配卡座。

• 解决方案：采用模块化设计，支持16-32颗器件同步老化测试，卡座更换时间≤10分钟，兼容200+种封装类型。

3. 数据精准性

• 挑战：接触阻抗、绝缘性能等参数影响测试结果准确性。

• 解决方案：触点采用镀金+钯镍合金工艺，耐腐蚀性提升3倍，确保1000小时测试后接触阻抗≤30mΩ（行业平均≤50mΩ）。
