在半导体产业向微米、纳米级精度持续突破的当下，检测技术作为保障产品质量与生产效率的核心环节，其重要性日益凸显。激光凭借单一波长、高稳定性、可控功率等独特优势，成为半导体检测领域的关键技术支撑，广泛应用于晶圆缺陷识别、尺寸计量、材料分析等核心场景，为半导体制造的高精度与高可靠性提供了不可或缺的技术保障。

一、半导体检测的核心价值与技术需求

半导体检测是集成电路制造流程中贯穿始终的关键工序，通过对半导体晶圆及组件的精密检查，排查可能导致产品失效的缺陷与瑕疵。其核心价值体现在三个维度：一是应对微观精度挑战，现代集成电路的晶体管特征尺寸已进入纳米级别，微小缺陷便可能破坏电气通路，导致芯片功能失效；二是优化产量管理，半导体制造涉及数百道复杂工序，早期缺陷检测可避免后续无效加工，显著降低生产成本；三是保障质量可靠性，半导体器件广泛应用于智能手机、医疗设备等关键领域，严格检测是满足质量标准与稳定运行的前提。

这一需求对检测技术提出了极高要求：需具备纳米级测量精度、非破坏性检测能力，同时要适应半导体材料的多样性与结构复杂性。激光技术恰好契合这些核心诉求，成为半导体检测的优选方案。

二、激光适配半导体检测的关键特性

激光之所以能在半导体检测中发挥核心作用，源于其三大关键特性的精准匹配：

单一波长特性：为微观检测提供了精准聚焦的基础，可精准作用于半导体的纳米级特征结构，最大限度减少测量误差，确保检测精度；

高稳定性：表现为输出功率稳定且波长波动极小，这是实现可靠、可重复测量的关键，避免因参数漂移导致检测结果失真；

可控功率优势：让激光能够根据半导体材料特性调整强度，实现与材料的精细相互作用，既保证检测效果，又避免对样品造成损伤。

三、激光在半导体检测中的核心应用场景

（一）光致发光成像检测

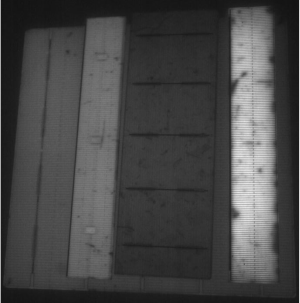

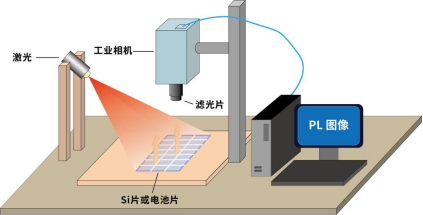

该技术通过激光激发半导体材料，使其产生光致发光现象。检测系统捕捉并分析发光信号的变化，可精准识别材料内部的杂质、应力集中区域及潜在缺陷。这种非接触式检测方法既能深入材料内部获取信息，又不会对晶圆造成损伤，广泛应用于半导体材料质量筛查与芯片缺陷定位。

（二）干涉测量技术

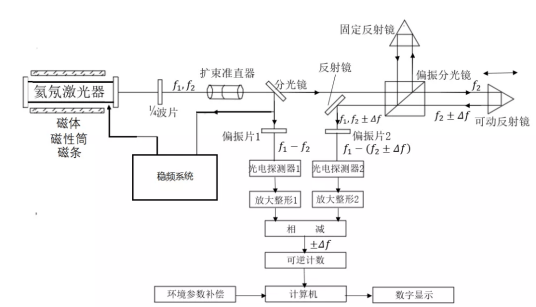

激光干涉技术通过拆分激光束，使不同光束分别与样品表面和参考面作用，再分析光束干涉后的信号。该方法可实现纳米级的高度、厚度测量，精准捕捉半导体晶圆表面及薄膜结构的微小尺寸变化，为制程控制提供关键数据支撑。

（三）光学关键尺寸（OCD）计量

利用激光的精准聚焦与波长特性，测量半导体晶圆上特征结构的宽度、高度等关键尺寸。OCD计量的精度直接影响集成电路的电气性能，是确保芯片设计功能得以实现的核心检测环节，广泛应用于逻辑芯片、存储芯片等产品的制程检测。

（四）表面粗糙度测量

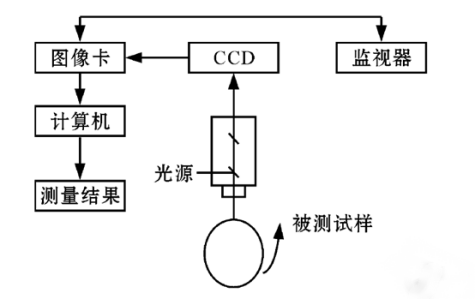

半导体器件的表面平滑度对其电气性能、散热效果及可靠性至关重要。激光通过散射、反射信号分析，可精准量化半导体材料表面的粗糙度参数，即使是微小的表面起伏也能被准确捕捉，为表面处理工艺优化提供依据。

（五）专项检测应用拓展

除上述核心场景外，激光还在晶圆缺陷检测、薄膜计量、半导体材料分析等领域发挥重要作用。例如在薄膜计量中，激光可精准测量半导体薄膜的厚度与均匀性；在材料分析中，通过光致发光光谱分析，可深入了解半导体材料的能带结构、掺杂浓度等关键参数。

四、专用激光设备的技术适配与参数对比

为更好满足半导体检测的专业化需求，专用激光设备应运而生。以激光器为例，其NX系列（涵盖320nm、349nm、532nm、640nm、780nm等多个波长型号）专为半导体检测设计，具备超稳定、高功率、单频输出的特点。不同波长激光在检测场景适配性、性能指标上存在显著差异，具体参数对比见下表：

由表可知，紫外波段（320nm、349nm）激光因波长短、分辨率高，更适合纳米级微小特征与表层结构检测；绿光（532nm）凭借均衡的功率与分辨率，成为表面粗糙度测量、常规薄膜计量的通用选择；近红外波段（780nm）则因穿透力强，适配深层结构与厚膜检测，不同波长激光形成互补，覆盖半导体检测全场景需求。

五、行业发展趋势与展望

随着半导体技术向更小制程（如1nm及以下）、更复杂结构（如3D IC、Chiplet）、更高集成度方向发展，对检测技术的精度、速度与兼容性提出了更高要求。未来，激光在半导体检测中的应用将呈现三大趋势：

波长定制化：针对新型半导体材料（如氮化镓GaN、氧化镓Ga₂O₃）的禁带宽度特性，开发专用波长激光（如266nm深紫外、1064nm近红外），提升检测针对性与精度；

检测集成化：将激光检测与人工智能（AI）、机器视觉结合，构建“检测-数据分析-制程反馈”自动化闭环，实现缺陷识别率提升至99.9%以上，检测效率提高50%；

多技术融合：激光检测与电子束检测、原子力显微镜（AFM）等技术互补，构建“宏观扫描（激光）+微观验证（电子束/AFM）”的全方位检测体系，覆盖从晶圆到芯片封装的全流程质量管控。

激光技术以其独特的性能优势，已成为半导体检测领域的核心支撑，从材料筛查到制程控制，从缺陷检测到性能验证，全方位保障了半导体产品的质量与可靠性。随着激光技术与半导体产业的深度融合，其在推动半导体制造向更高精度、更高效率发展的过程中，将发挥愈发重要的作用。

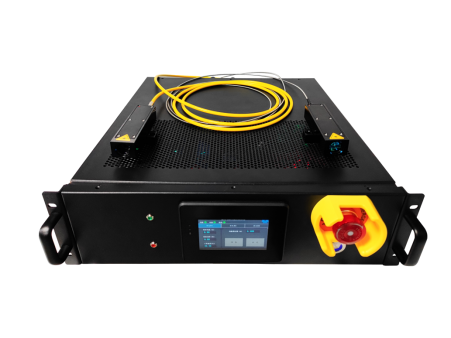

爱疆科技自主研发生产的双路激光光源，采用模块化设计，配备自主研发方光斑镜头，具备光斑均匀分布、功率输出稳定、寿命长、光纤耦合效率高的特点，且有静电/过流/过温保护保障使用寿命，使用和维护简单。

可广泛应用于电池片分选，PCB板线路曝光，半导体缺陷检测，树脂材料3D打印以及医学诊断及治疗，以及科研实验室等相关领域。
