光伏组件的IV测试（电流-电压特性测试）是评估其性能的核心手段，而均匀性测试则通过分析组件内部或不同区域间的电性能差异，确保组件整体输出稳定性和可靠性。以下是光伏组件IV测试中均匀性测试的详细方法及关键步骤：

一、均匀性测试的核心目标

1. 电性能一致性：检测组件内各电池片或子串的电流、电压、填充因子（FF）等参数是否一致。

2. 缺陷定位：识别隐裂、虚焊、局部遮挡或材料不均等导致的性能异常区域。

3. 功率衰减评估：分析均匀性对组件长期功率输出的影响，预测寿命。

二、均匀性测试方法

1）分区域IV测试（局部扫描法）

• 原理：将组件划分为多个区域（如按电池片、子串或网格），分别进行IV测试，对比各区域参数差异。

• 步骤：

1. 区域划分：根据组件尺寸和电池片排列方式，划分测试区域（如每片电池为一个区域，或按子串划分）。

2. 局部测试：使用小光斑太阳光模拟器或探针台，对每个区域独立施加光照并测量IV曲线。

3. 参数对比：计算各区域的最大功率（Pmax）、开路电压（Voc）、短路电流（Isc）等参数的标准差或变异系数（CV），评估均匀性。

• 优点：直接定位缺陷区域，适用于研发阶段或故障分析。

• 缺点：测试设备复杂，耗时较长。

2）电致发光（EL）成像辅助分析

• 原理：通过EL成像技术观察组件内部电流分布，结合IV测试数据验证均匀性。

• 步骤：

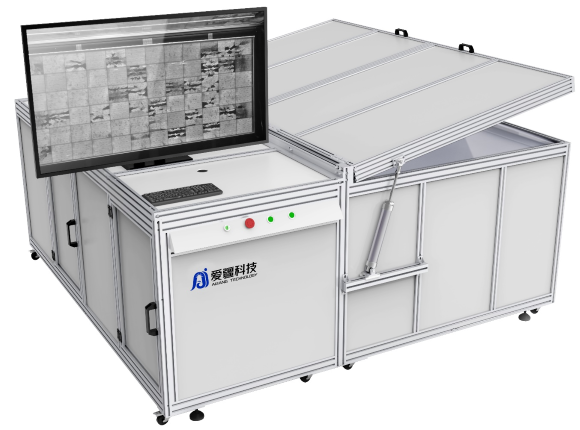

1. EL测试：在正向偏压下激发组件发光，用CCD相机捕捉发光图像。

2. 图像分析：识别暗区（对应低电流区域）或亮斑（对应高电流区域）。

3. IV验证：对EL图像中异常区域进行局部IV测试，确认电性能差异。

• 优点：可视化缺陷，快速定位问题区域。

• 缺点：需额外设备，且EL图像仅反映电流分布，需结合IV数据综合分析。

3）红外热成像（IR）辅助分析

• 原理：通过红外热成像检测组件工作时的温度分布，间接反映电流均匀性。

• 步骤：

1. IR测试：在组件工作状态下拍摄红外热图像。

2. 温度分析：高温区可能对应高电流或局部短路，低温区可能对应低电流或开路。

3. IV验证：对温度异常区域进行局部IV测试，确认电性能差异。

• 优点：非接触式测试，适用于在线检测。

• 缺点：温度分布受环境因素影响，需结合其他方法验证。

4）全组件IV测试与统计方法

• 原理：对全组件进行IV测试，通过统计参数分布评估均匀性。

• 步骤：

• 标准差（σ）：反映参数离散程度。

• 变异系数（CV）：σ与平均值的比值，消除量纲影响。

• 最大-最小差值：直接反映参数波动范围。

1. 全组件测试：在标准测试条件下（STC）测量全组件的IV曲线。

2. 参数提取：计算Pmax、Voc、Isc、FF等参数。

3. 均匀性指标：

4. 均匀性分级：根据行业标准（如IEC 61215）设定均匀性阈值（如CV<5%）。

• 优点：操作简单，适用于量产质检。

• 缺点：无法定位具体缺陷区域。

三、关键测试设备与条件

1. 太阳光模拟器：需满足A级光谱匹配度、均匀性（±2%）和稳定性（±0.5%），确保测试数据准确。

2. 电子负载或源表：用于精确控制电压并测量电流，支持快速扫描IV曲线。

3. 探针台或接触式电极：用于分区域测试时与电池片或子串可靠接触。

4. 环境控制：测试温度（25±2℃）、湿度（<30% RH）和光照强度（1000 W/m²）需严格符合STC条件。

四、均匀性测试的应用场景

1. 研发阶段：优化电池片排列、串并联结构或材料选择，提升组件均匀性。

2. 生产质检：筛选出均匀性不达标的组件，避免流入市场。

3. 故障分析：定位隐裂、虚焊或材料缺陷导致的性能异常区域。

4. 长期监测：通过定期测试评估组件均匀性随时间的变化，预测寿命。

五、总结

光伏组件的IV测试均匀性需结合分区域测试、EL/IR成像和统计方法综合评估。通过优化测试条件、选择高精度设备，并严格遵循行业标准，可确保组件均匀性达标，提升产品可靠性和市场竞争力。
