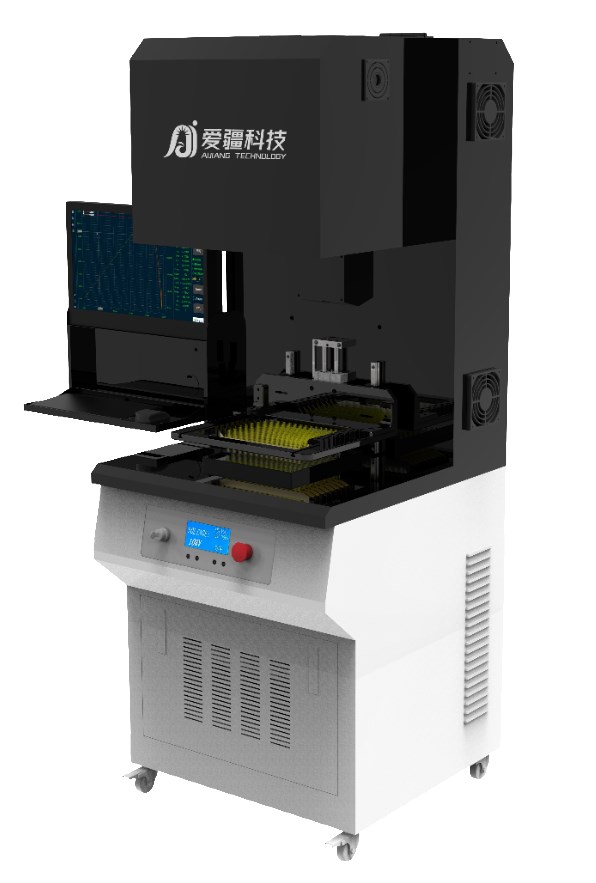

IV曲线测试仪与太阳光模拟器协同工作，能够精准模拟实际光照条件并获取太阳能板的关键性能参数，从而完成全面检测。以下是二者配合完成太阳能板检测工作的具体流程及原理：

一、核心配合原理

1. 太阳光模拟器的作用
   模拟器通过高功率光源（如氙灯、LED阵列）结合光学系统，生成与自然太阳光高度一致的光照环境，包括：

• 光谱匹配：覆盖300-1800nm波长范围，模拟AM1.5（地面）或AM0（太空）标准光谱。

• 辐照均匀性：确保测试区域内光强偏差小于±2%，避免局部阴影影响结果。

• 可调光强：支持0.1-1.2倍标准光强（1000W/m²）调节，模拟不同光照条件。

2. IV曲线测试仪的作用
   通过精密电子负载和高速数据采集系统，实时测量太阳能板在不同电压下的电流输出，生成IV特性曲线，并提取关键参数：

• 最大功率点（Pmax）：评估电池板实际发电能力。

• 开路电压（Voc）：反映电池材料特性。

• 短路电流（Isc）：体现光生载流子收集效率。

• 填充因子（FF）：衡量电池串联电阻和复合损失。

二、检测流程详解

1. 环境准备

• 将太阳能板固定在模拟器测试平台上，确保与光源垂直（角度偏差<±1°）。

• 连接IV测试仪的电压/电流探针至电池板正负极，避免接触电阻干扰。

• 启动模拟器预热至稳定状态（通常需30分钟），确保光谱和光强稳定。

2. 光强校准

• 使用标准硅电池或参考电池对模拟器光强进行校准，确保实际辐照度为1000W/m²（AM1.5）或1367W/m²（AM0）。

• 调整模拟器光阑或滤光片，修正光谱偏差（如红外或紫外波段缺失）。

3. IV曲线扫描

• IV测试仪通过电子负载从开路电压（Voc）逐步降低电压至0V，同时记录对应电流值。

• 扫描速度通常为毫秒级，避免光强波动导致数据失真。

• 重复扫描3-5次，取平均值以提高数据可靠性。

4. 参数分析与报告生成

• 测试仪自动计算Pmax、Voc、Isc、FF等参数，并绘制IV曲线。

• 对比标准条件下的理论值，评估电池板效率衰减（如老化、隐裂、焊接不良等问题）。

• 生成检测报告，标注异常区域（如热斑、低效子串）及改进建议。

三、关键配合技术

1. 同步触发控制

• 模拟器与IV测试仪通过硬件触发信号同步，确保光强稳定时开始扫描，避免光强波动导致数据偏差。

2. 温度补偿

• 集成温度传感器监测电池板背板温度，通过算法修正温度对Voc和Isc的影响（温度每升高1℃，Voc下降约2mV）。

3. 动态光强调节

• 模拟器可配合IV测试仪进行低光强（如200W/m²）或脉冲光测试，评估电池板在弱光或瞬态条件下的性能。

四、应用场景示例

• 生产线质检：快速检测电池片效率分布，筛选出低效片（如效率<18%）。

• 户外组件评估：模拟不同纬度、季节的光照条件，优化组件倾角设计。

• 航天器件测试：在AM0标准下测试三结砷化镓电池，验证其抗辐射性能。

• 故障诊断：通过IV曲线畸变（如“S形”曲线）定位隐裂、PID衰减等问题。

五、优势总结

• 精准性：模拟器与测试仪的协同工作，消除环境光干扰，数据重复性优于±0.5%。

• 高效性：单次测试时间<10秒，适合大规模生产检测。

• 全面性：覆盖从实验室研发到户外运维的全生命周期检测需求。

通过这种精密配合，IV曲线测试仪与太阳光模拟器成为太阳能行业不可或缺的“黄金组合”，为提升光伏产品性能、降低度电成本提供关键技术支撑。
