数字源表和电子负载箱在功能、应用场景、工作模式及核心特性上存在显著区别，以下是具体对比：

1. 功能定位

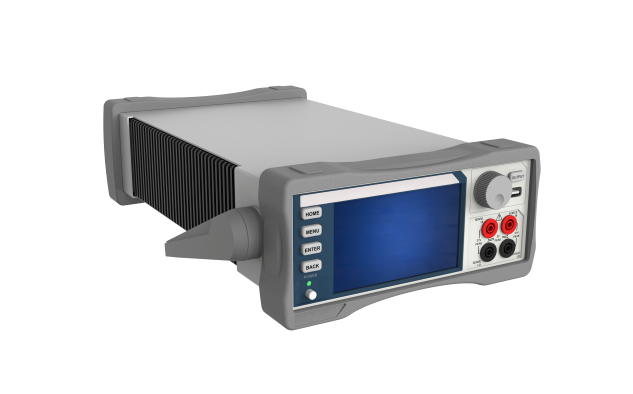

• 数字源表（Source Measure Unit, SMU）

• 核心功能：集“电压/电流源”与“测量仪表”于一体，既能提供精确的电压或电流激励，又能同步测量电压、电流、电阻等参数。

• 典型应用：半导体器件测试（如二极管、晶体管）、太阳能电池I-V曲线测试、材料电特性分析等需要“源-测”同步的场景。

• 电子负载箱（Electronic Load）

• 核心功能：模拟真实负载，消耗电源输出的电能，并测量电源的输出特性（如电压、电流、功率）。

• 典型应用：电源测试（如开关电源、电池、充电器）、老化测试、过载保护测试等需要验证电源性能的场景。

2. 工作模式

• 数字源表

• 源模式：可设置为恒压（CV）、恒流（CC）、恒功率（CP）或恒电阻（CR）模式，主动输出信号。

• 测量模式：同步测量电压、电流、电阻等参数，支持四线制测量以消除引线电阻影响。

• 动态测试：可编程控制源输出变化（如脉冲、斜坡），并实时测量响应。

• 电子负载箱

• 负载模式：通常支持恒流（CC）、恒压（CV）、恒阻（CR）、恒功率（CP）模式，模拟不同负载条件。

• 测量功能：监测电源的输出电压、电流、功率及效率，部分型号支持谐波分析或动态响应测试。

• 保护功能：具备过压、过流、过温保护，防止被测电源或负载箱损坏。

3. 核心区别

4. 应用场景对比

• 数字源表

• 太阳能电池测试：通过扫描电压并测量电流，生成I-V曲线，计算开路电压、短路电流、填充因子等参数。

• 半导体器件测试：测试二极管的正向/反向特性、晶体管的转移特性等。

• 材料研究：测量材料的电阻率、霍尔效应等。

• 电子负载箱

• 电源测试：验证开关电源的输出稳定性、效率、过载能力。

• 电池测试：模拟电池放电过程，测试电池容量、内阻、循环寿命。

• 充电器测试：验证充电器的恒流/恒压充电特性及保护功能。

5. 选型建议

• 选择数字源表：

• 需要精确控制并测量被测器件的电特性（如太阳能电池、半导体器件）。

• 要求高精度、多参数同步测量或动态测试能力。

• 选择电子负载箱：

• 需要模拟真实负载条件，测试电源的输出性能（如效率、稳定性）。

• 关注电源的过载保护、动态响应等特性。
