半导体封装后的检测核心主要围绕电气性能、物理结构、可靠性及功能完整性展开，旨在确保封装后的芯片满足设计要求并能在实际应用中稳定运行。以下是具体检测内容及要点：

一、电气性能检测

1. 开路/短路测试

• 目的：检测封装内部线路是否存在断裂（开路）或意外连接（短路）。

• 方法：使用自动测试设备（ATE）施加电压/电流，通过电阻测量或信号响应判断线路状态。

• 重要性：开路/短路是封装失效的常见原因，直接影响芯片功能。

2. 参数测试

• 内容：包括电压、电流、功率、频率响应、增益、噪声等关键参数。

• 方法：通过ATE或专用测试夹具，在特定条件下（如温度、电压范围）测量芯片的电气特性。

• 应用：验证芯片是否达到设计规格，例如处理器的主频、存储器的读写速度。

3. 功能测试

• 目的：确认芯片在封装后能否执行预期功能（如逻辑运算、信号处理、存储读写）。

• 方法：输入测试向量（Test Pattern），观察输出响应是否符合设计预期。

• 案例：对数字芯片进行逻辑功能验证，对模拟芯片进行信号完整性测试。

二、物理结构检测

1. X射线检测（X-Ray）

• 目的：非破坏性检查封装内部结构，如焊线、焊球、芯片贴装位置。

• 应用：检测焊线断裂、焊球空洞、芯片偏移等缺陷。

• 优势：无需拆解封装，适用于批量检测。

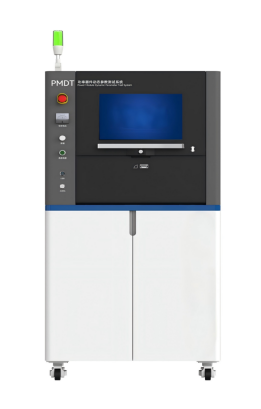

2. 声学扫描显微镜（SAM/C-SAM）

• 原理：利用超声波反射信号生成内部图像，检测分层、裂纹或空洞。

• 应用：识别封装材料与芯片、基板之间的粘接缺陷，如塑封料与芯片界面的脱层。

• 场景：高可靠性领域（如汽车电子、航空航天）的严格检测。

3. 光学检测（AOI/AVI）

• 内容：检查封装外观缺陷，如引脚弯曲、塑封体划痕、标记错误。

• 方法：通过高速摄像头和图像处理算法自动识别缺陷。

• 效率：适用于大规模生产线的快速筛查。

三、可靠性测试

1. 环境应力测试

• 高温存储（HTSL）：模拟长期高温环境，检测材料老化（如塑封料变色、焊球氧化）。

• 温度循环（TC）：通过极端温度交替变化，诱发热应力导致的失效（如焊线疲劳、封装开裂）。

• 湿度敏感度（MSL）：评估芯片对潮湿环境的敏感性，防止吸湿后爆板（Popcorn Effect）。

2. 机械应力测试

• 振动测试：模拟运输或使用中的振动环境，检测引脚或焊点的机械强度。

• 冲击测试：验证封装能否承受意外冲击（如跌落）。

• 弯曲测试：针对柔性封装（如FPC），检测其抗弯曲性能。

3. 寿命测试

• 加速寿命测试（ALT）：通过高温、高电压等条件加速芯片老化，预测其实际使用寿命。

• 高低温工作寿命（HTOL/LTOL）：在极端温度下持续运行芯片，检测长期可靠性。

四、功能完整性验证

1. 信号完整性测试

• 目的：确保高速信号（如HDMI、USB）在封装后无失真或延迟。

• 方法：使用示波器或网络分析仪测量眼图、抖动、串扰等参数。

2. 电源完整性测试

• 内容：验证电源分配网络（PDN）的阻抗、电压降是否满足设计要求。

• 工具：近场探头或阻抗分析仪。

3. 电磁兼容性（EMC）测试

• 目的：确保芯片不会产生或易受电磁干扰（EMI），符合行业标准（如CISPR、FCC）。

总结

半导体封装后检测的核心是“电气-物理-可靠性-功能”四维验证，通过非破坏性检测（如X-Ray、SAM）和破坏性测试（如寿命试验）结合，确保芯片在封装后既满足设计规格，又能在复杂环境中长期稳定运行。随着封装技术向高密度、三维集成发展（如SiP、Chiplet），检测技术也需持续升级，以应对更小的缺陷尺寸和更复杂的失效模式。
