组件IV测试仪能够检测的参数涵盖光伏组件的核心性能指标、故障特征参数及环境关联参数，具体可分为以下三类：

一、核心性能参数

1. 开路电压（Voc）

• 组件无负载时的输出电压，反映电池片串联质量。

• 温度每升高1℃，Voc约下降2-3mV，是评估组件温度适应性的关键指标。

2. 短路电流（Isc）

• 组件短路时的输出电流，与辐照度呈线性关系。

• 直接体现组件对光的吸收能力，Isc下降可能暗示隐裂或镀膜老化。

3. 最大功率点（Pmax）

• 组件输出功率的峰值，决定实际发电能力。

• 例如，某电站通过IV测试发现部分组件Pmax衰减超5%，及时更换后保障了发电收益。

4. 最大功率点电压（Vmpp）与电流（Impp）

• 对应Pmax的电压和电流值，其乘积即为实际输出功率。

• 用于评估组件在真实工况下的发电效率。

5. 填充因子（FF）

• 公式为 FF=Voc×IscPmax×100%，反映组件将光能转化为电能的效率。

• 优质组件FF通常≥75%，FF降低可能指向热斑、串联电阻增大等问题。

6. 转换效率

• 组件将光能转换为电能的百分比，是评估组件综合性能的核心指标。

二、故障特征参数

1. 隐裂与断栅

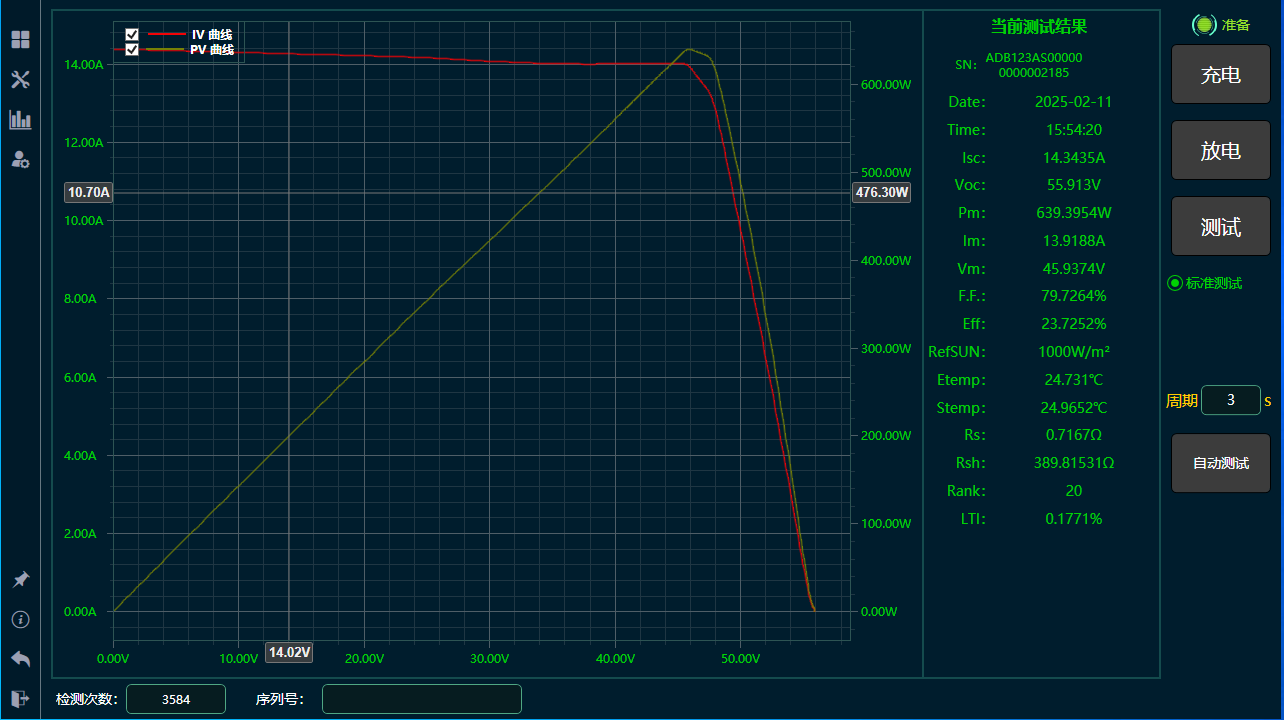

• 隐裂会导致Isc下降，断栅可能引发局部电流分布不均，通过IV曲线变形可定位故障。

2. 热斑效应

• 热斑会使FF显著降低，同时可能伴随局部温度升高，IV曲线出现“凹陷”特征。

3. 功率衰减

• 通过对比不同时期的IV曲线，可判断组件是否存在光致衰减（LID）或电位诱导衰减（PID）。

• 例如，某电站发现部分组件年衰减率超2.5%，经IV测试定位为PID效应，更换后效率提升12%。

4. 串联电阻（Rs）与并联电阻（Rsh）

• Rs增大可能导致FF下降，Rsh减小可能引发漏电流，IV测试仪可间接计算这些参数。




三、环境关联参数

1. 辐照度（Irradiance）

• 测试仪内置高精度传感器（精度≤±5%），实时监测环境光照强度。

• 用于将测试数据修正至标准测试条件（STC：1000W/m²），确保结果可比性。

2. 组件温度

• 通过接触式（贴片传感器）或非接触式（红外）测温，精度≤±1℃。

• 温度数据用于分析Voc、Isc的温漂特性，辅助故障诊断。

应用场景与价值

• 生产质检：在组件生产线上，IV测试仪可识别低FF、功率衰减等缺陷，提升良品率。

• 电站验收：验证组件实际功率与标称值的偏差（允许范围≤±3%），排查运输损伤。

• 运维巡检：定期检测组件性能衰减趋势，定位故障区域，优化运维策略。

• 故障诊断：通过IV曲线变形分析，快速识别隐裂、热斑、连接问题等，减少发电损失。

技术保障

• 高精度测量：电流精度≤±0.5%（满量程），电压精度≤±0.2%（满量程），部分设备达±0.1%。

• 快速扫描：单次测试时间≤2秒，支持连续测试模式，提升批量检测效率。

• 环境适应性：工作温度范围-10~50℃，防护等级≥IP54，适配户外复杂场景。

组件IV测试仪通过全面检测上述参数，为光伏组件的性能评估、故障诊断和运维优化提供了精准的数据支撑，是保障光伏系统高效运行的关键工具。
