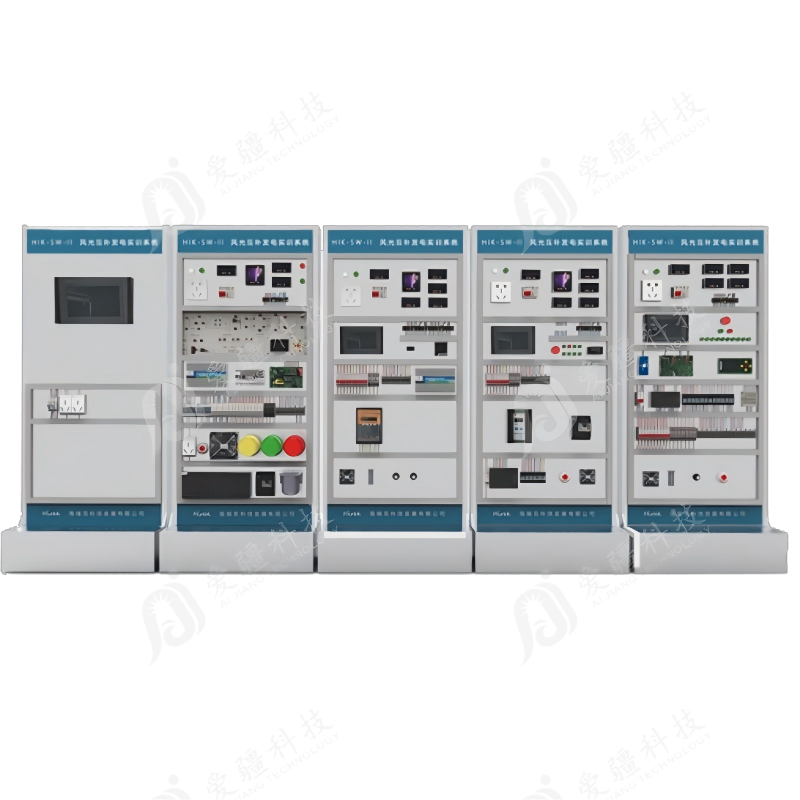

风光互补运维实训平台是集太阳能发电与风力发电于一体的教学实验系统，旨在帮助学生深入理解风光互补发电系统的原理，掌握系统集成、安装调试、运维管理及故障排除等技能，适用于职高、大学、研究生及企业技工的培训。以下是对该平台的详细介绍：

一、平台组成

风光互补运维实训平台通常由以下几个核心部分组成：

1. 光伏模拟装置：包括光伏电池组件、投射灯（模拟太阳灯）、光线传感器、水平方向和俯仰方向运动机构等，用于模拟太阳能发电过程。

2. 风力模拟装置：包括叶片、轮毂、发电机、机舱、尾舵、侧风偏航机械传动机构、轴流风机等，用于模拟风力发电过程。

3. 储能系统：主要由蓄电池组、充电控制器等组成，用于储存和释放电能。

4. 逆变与负载系统：包括逆变器、交流负载等，用于将直流电转换为交流电，并供给负载使用。

5. 监控系统：由计算机、监控软件等组成，用于实时监测风光互补发电系统的运行状态，包括发电量、储能电量、设备温度等关键参数。

二、功能特性

1. 模块化设计：各装置和系统既可以独立运行，也可以组成完整的风光互补发电实训系统，便于教学和实验。

2. 高度还原真实场景：通过模拟真实的风光互补发电系统，使学生能够在接近实际的环境中进行学习和实践。

3. 数据采集与分析：配备智能监控终端，可实时显示电压、电流、功率等关键参数，并通过通信协议与上位机软件联动，便于数据采集和分析。

4. 故障模拟与排查：平台可设置多种故障模式，供学生进行故障排查和维修训练，提高学生的实践能力和解决问题的能力。

5. 开放性与扩展性：平台提供开放的通信接口，支持二次开发，便于与仿真软件或其他教学设备进行联动，形成虚实结合的教学环境。

三、教学应用

1. 基础认知实训：通过光伏组件I-V特性测试、风力机偏航控制实验等项目，帮助学生建立新能源发电的物理认知。

2. 系统设计与联调实训：要求学生完成风光互补发电系统的设计、安装和调试，培养学生的系统集成能力。

3. 运维管理实训：通过模拟实际运行中的故障现象，训练学生的故障排查和维修技能，提高学生的运维管理水平。

4. 创新项目开发：鼓励学生利用平台提供的资源和工具，开展创新项目开发，如基于模糊控制的混合储能优化等，培养学生的创新能力和团队协作能力。

四、技术参数

以下是一个典型的风光互补运维实训平台的技术参数示例：

• 光伏组件：单晶硅/多晶硅组件，最大输出功率20W，数量4块。

• 模拟光源：2盏300W卤钨灯，模拟太阳升起至日落运动。

• 风力发电机：水平轴永磁同步风力发电机，输出电压12V，叶片数量3片。

• 模拟风源：变频轴流通风机，电压220V，功率0.37KW，转速1400rpm。

• 蓄电池组：铅酸电池12V/12AH×2。

• 逆变器：输入DC12V，输出AC220V±10%、50HZ、50VA，纯正弦波。

• 监控系统：基于C#编程软件开发，实时监测风光互补发电信息及环境信息，支持曲线观测和历史数据查询。
