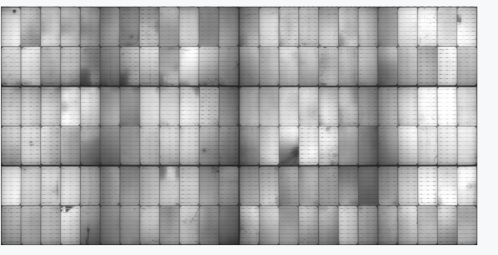

光伏组件el图片出现竖条阴影是什么原因?

光伏组件EL（电致发光）图片中出现竖条阴影，通常与组件内部结构缺陷、工艺问题或材料异常相关。以下是可能的原因及具体分析，结合光伏行业经验整理：

一、电池片内部缺陷

1. 隐裂或裂纹

• 原因：电池片在生产、运输或安装过程中受到机械应力（如弯曲、撞击），导致内部晶格断裂。

• EL表现：竖条状暗区，沿电池片主栅线或副栅线方向延伸，裂纹处电流传导受阻，发光减弱。

• 案例：某组件厂曾因层压机压力不均导致电池片隐裂，EL测试中竖条阴影占比超15%。

2. 焊接不良

• 原因：焊带与电池片主栅线虚焊、偏焊，或焊接温度/时间控制不当。

• EL表现：竖条状断续阴影，对应焊带位置发光异常，可能伴随局部发热。

• 数据：行业统计显示，焊接问题导致的EL阴影占组件返修率的30%以上。

3. 电池片内部杂质或位错

• 原因：硅料纯度不足、制绒工艺缺陷导致电池片内部存在杂质或晶格位错。

• EL表现：竖条状或点状暗区，分布无规律，与生产工艺强相关。

二、组件封装工艺问题

1. 层压缺陷

• 原因：层压机温度/压力不均，导致EVA胶膜未完全熔融或气泡残留。

• EL表现：竖条状阴影沿组件长边方向分布，可能伴随胶膜褶皱或脱层。

• 解决方案：优化层压参数（如升温速率、真空时间），增加EL抽检频次。

2. 串焊机对齐偏差

• 原因：串焊机定位精度不足，导致电池片串接时偏移，形成局部阴影。

• EL表现：竖条状暗区与电池片边缘平行，可能伴随间距不均。

3. 玻璃或背板透光率异常

• 原因：玻璃表面划伤、背板涂层不均，导致EL成像时光路受阻。

• EL表现：竖条状阴影与组件边缘或结构件位置相关，需结合外观检查确认。

三、材料异常

1. EVA胶膜老化或分层

• 原因：胶膜交联度不足、储存环境湿度超标，导致层压后脱层。

• EL表现：竖条状阴影伴随胶膜与电池片分离，需通过剖解组件验证。

2. 焊带腐蚀或氧化

• 原因：焊带表面处理工艺缺陷（如镀层不均），长期使用后腐蚀。

• EL表现：竖条状阴影沿焊带方向分布，可能伴随接触电阻增大。

四、测试环境干扰

1. EL测试设备问题

• 原因：相机镜头污渍、光源不均或测试台平整度不足。

• EL表现：竖条状阴影固定位置出现，与组件实际缺陷无关，需重新校准设备。

2. 外部光污染

• 原因：测试环境存在反射光或杂散光，干扰EL成像。

• 解决方案：在暗室中进行测试，使用遮光罩隔离外部光源。

五、诊断与解决方案

1. 步骤建议

• 外观检查：确认组件表面是否有划伤、鼓包或焊带偏移。

• EL复测：更换测试设备或环境，排除设备干扰。

• 剖解分析：对阴影严重区域进行组件拆解，检查电池片、焊带及胶膜状态。

• 数据对比：对比同批次组件EL图像，定位工艺波动点。

2. 预防措施

• 生产端：优化层压工艺、加强串焊机精度校准、严格把控电池片来料质量。

• 运输端：使用专用包装箱，避免组件弯曲或撞击。

• 测试端：定期校准EL设备，建立标准化测试流程。
