多通道太阳能电池老化测试

多通道太阳能电池老化测试系统解析

一、系统核心功能

多通道太阳能电池老化测试系统通过模拟真实环境条件（如温度、湿度、光照、气压等），对多组太阳能电池同时进行长期稳定性测试，核心功能包括：

1. 多参数控制

• 温度控制：精确模拟高温（如85℃）或低温环境，测试电池在极端温度下的性能衰减。

• 湿度控制：通过湿热循环（如85%RH）模拟潮湿环境，评估封装材料的耐候性。

• 光照模拟：采用LED太阳光模拟器或白光LED光源，覆盖350nm-1150nm波长，支持恒定光照或动态光照模式（如模拟昼夜变化）。

• 气氛控制：可通入N₂、干燥空气等气体，模拟不同环境气氛对电池的影响。

2. 多模式测试

• MPPT模式：持续最大功率点跟踪，模拟实际发电场景。

• 恒压/恒流模式：通过设定开路电压或短路电流，研究特定工况下的老化机制。

• 循环测试：支持充放电循环、温度循环等，加速电池老化过程。

3. 实时监测与数据分析

• 参数采集：实时监测电压、电流、功率、温度等关键指标。

• 数据分析：集成强大数据分析软件，生成功率衰减曲线、内阻变化趋势等报告，支持多样品对比分析。

二、系统组成与硬件配置

1. 老化光源

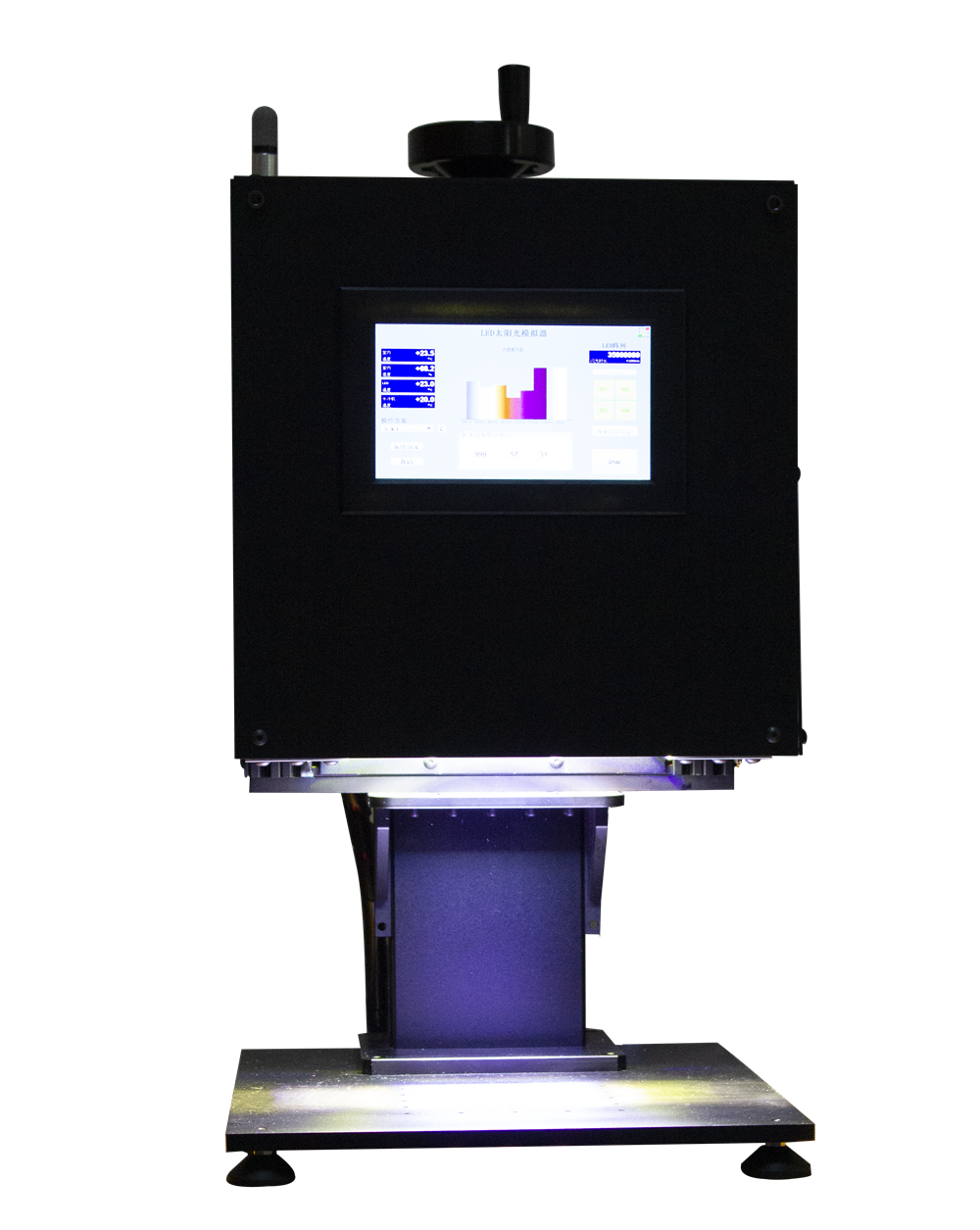

• LED太阳光模拟器：采用进口大功率LED芯片，光谱匹配度达A+级（符合IEC 60904-9标准），寿命超10000小时，支持独立光谱控制（350nm-1150nm分6段调节）。

• 白光LED光源：大面积灯板设计（如300×200mm²），支持多组小电池或小型模组同时测试，光强可调（0.1-4 Sun）。

2. 测试系统

• 独立单通道测量系统：高精度直流电子负载卡，支持恒流（CC）、恒压（CV）、恒功率（CP）等模式，通道间隔离，具备OCP/OVP/OPP/OTP多重保护。

• 单通道轮询测量系统：通过多通道切换实现批量测试，提升效率。

3. 环境控制模块

• 温控系统：采用压缩制冷循环水冷或无极调速矩阵式风冷，确保光源在连续光照下的稳定性。

• 湿控系统：结合喷淋结构或恒定低温状态制造凝露现象，模拟湿热环境。

三、测试方法与标准

1. 加速老化测试

• 双85测试：在85℃温度、85%湿度环境下持续运行1000-3000小时，每100小时测试输出功率，计算功率衰减率（ΔP）。

• UV辐照测试：根据IEC TR 63279-2020标准，增加紫外光照射强度，加速涂层老化。

• 冷热冲击测试：通过快速升降温（如-40℃至85℃）评估电池承受极端温度转换的能力。

2. 自然老化模拟

• 长期稳定性测试：在常温、湿度适中环境下连续运行数月至数年，记录性能变化。

• 户外实证测试：结合实际光照、温度、风速等条件，验证电池在真实场景中的耐久性。

3. 测试标准

• IEC 61215：地面用晶体硅光伏组件湿热测试规范。

• GB/T 9535-1998：中国光伏组件湿热测试等效标准。

• ASTM E927-10：太阳模拟器光谱匹配度、辐照均匀性、时间不稳定性分级标准。

四、应用场景与优势

1. 研发阶段

• 材料筛选：通过对比不同封装材料、涂层工艺的耐候性，优化设计方案。

• 工艺改进：分析电池制备工艺（如激光刻蚀、沉积温度）对长期稳定性的影响。

2. 生产阶段

• 品质检测：对出厂电池进行抽检，确保符合标准（如功率衰减≤3%、绝缘电阻≥初始值50%）。

• 批次一致性评估：通过多通道同步测试，验证同一批次电池的性能均一性。

3. 学术研究

• 老化机制研究：结合EL检测、红外热成像等技术，定位失效原因（如隐裂、热斑、EVA胶膜黄变）。

• 寿命预测模型：基于测试数据建立数学模型，预测电池在实际使用中的寿命。

优势总结：
多通道太阳能电池老化测试系统通过高精度环境控制、多模式测试方法和强大数据分析能力，显著提升了测试效率与可靠性，为钙钛矿等新型太阳能电池的商业化应用提供了关键支持。
