怎么检验光伏板是否已损坏

检验光伏板是否损坏需结合外观检查、电性能测试、热成像分析、EL成像检测及环境适应性测试等多种方法，以全面评估其健康状态。以下是具体步骤和要点：

一、外观初步检查

1. 表面物理损伤

• 裂纹或破损：检查玻璃表面是否有裂痕、穿孔或边缘破损，尤其是边框密封处。

• 划痕与污渍：轻微划痕可能不影响性能，但深划痕可能损伤电池片；油污、鸟粪等需及时清理，避免热斑效应。

• 边框变形：变形可能导致密封失效，引发进水或腐蚀。

2. 连接部件状态

• 接线盒：检查接线盒是否松动、开裂或烧焦，接线端子是否氧化或松动。

• 电缆：查看电缆外皮是否破损、老化，接头是否接触良好。

二、电性能测试

1. 开路电压（Voc）与短路电流（Isc）

• 使用万用表或专业测试仪测量光伏板的Voc和Isc，与标称值对比。若偏差超过±5%，可能存在电池片损坏或连接问题。

• 注意：测试需在标准测试条件（STC，光照1000W/m²，温度25℃）下进行，或通过温度系数修正实际值。

2. 最大功率点（Pmax）测试

• 通过IV曲线测试仪绘制电流-电压曲线，计算实际最大功率。若Pmax低于标称值的80%，通常表明性能严重衰减。

3. 绝缘电阻测试

• 用兆欧表测量光伏板正负极与边框间的绝缘电阻，正常值应大于50MΩ（干燥环境）。若电阻过低，可能存在绝缘层破损或内部短路。

三、热成像分析（红外检测）

1. 热斑检测

• 使用红外热像仪扫描光伏板表面，异常高温区域（比周围高10℃以上）可能由隐裂、遮挡或局部短路引起，长期运行会加速组件老化。

2. 均匀性评估

• 观察温度分布是否均匀，若存在条带状温差，可能反映电池片串联电阻不一致或焊接问题。

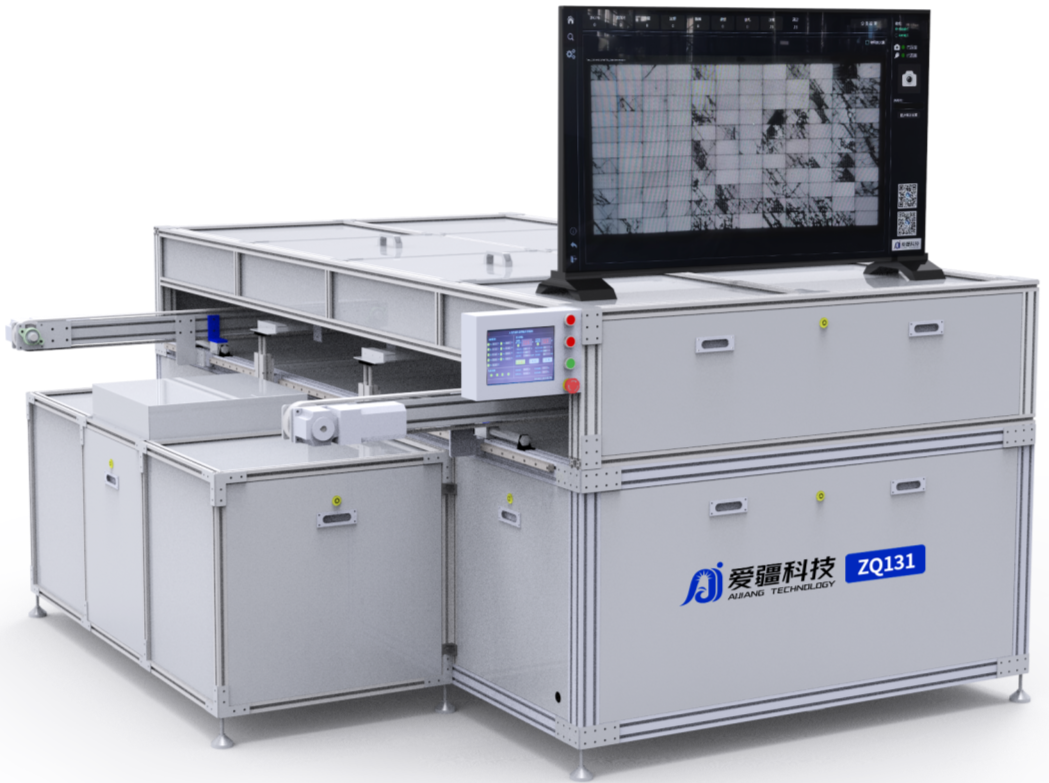

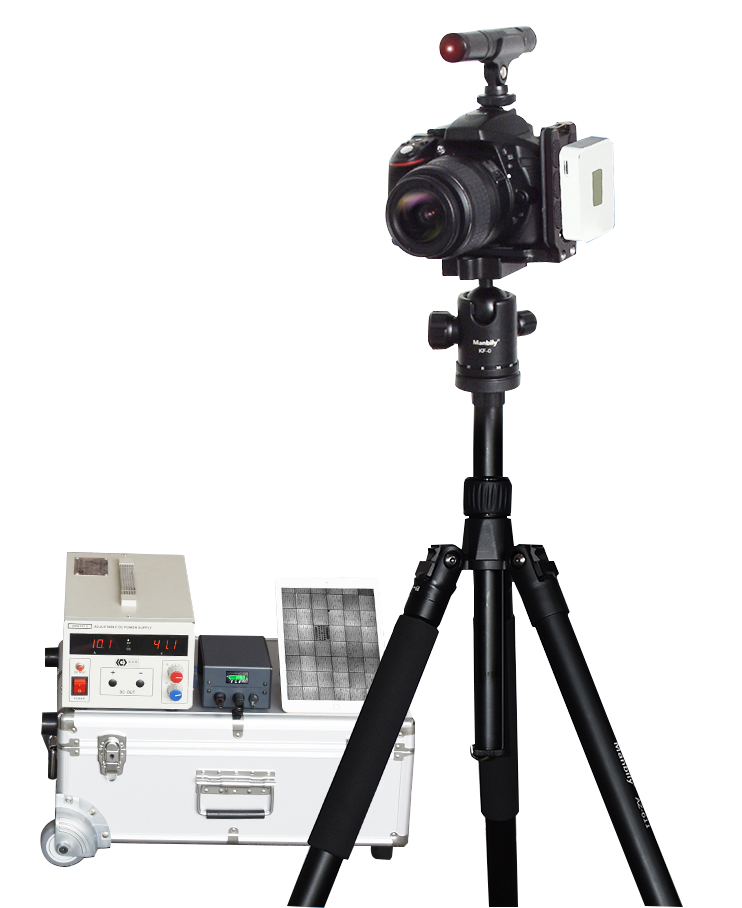

四、EL成像检测（电致发光）,推荐爱疆科技ZQ131或者便携式EL检测仪

1. 内部缺陷可视化

• 黑斑：电池片断裂或隐裂。

• 亮斑：局部短路或烧结不良。

• 网格状暗线：焊接不良或互联条断裂。

• 在暗室中给光伏板施加正向偏压，用CCD相机捕捉其发出的近红外光，形成EL图像。

• 缺陷类型：

2. 对比分析

• 将EL图像与正常组件对比，或使用AI算法自动识别缺陷位置和严重程度。

五、环境适应性测试

1. 耐候性验证

• 盐雾测试：模拟海洋环境，检查金属部件是否腐蚀。

• 湿冷测试：在高温高湿条件下循环，验证密封性能和绝缘强度。

• 机械载荷测试：模拟风雪压力，检查玻璃和边框是否变形。

2. 老化加速试验

• 通过紫外线照射、温度循环等手段加速组件老化，预测其长期可靠性。

六、专业检测工具推荐

1. 便携式测试仪

• 如爱疆科技太阳能测试仪（可测Voc、Isc、Pmax）、Seaward Solar PV测试仪（带绝缘电阻功能）。

2. 实验室级设备

• IV曲线测试仪、EL成像系统、红外热像仪。

3. 在线监测系统

• 安装智能传感器，实时监测电流、电压、温度等参数，通过数据分析预警故障。

七、常见损坏场景与处理建议

八、注意事项

1. 安全第一：测试前断开光伏板与逆变器的连接，避免触电。

2. 标准参照：对比数据时需参考IEC 61215、IEC 61730等国际标准。

3. 定期维护：建议每半年进行一次外观和简单电性能检查，每2-3年进行专业检测。
