IV测试仪的工作原理

IV测试仪的工作原理基于欧姆定律，通过施加可控电压或电流信号至待测器件，同步采集其电流或电压响应，生成电流-电压（I-V）特性曲线以分析器件性能。其核心流程可分为信号施加、信号采集、数据处理三个阶段：

一、信号施加：提供可控激励

IV测试仪通过电压源或电流源模式向待测器件施加激励信号：

1）电压源模式：输出稳定电压，测量器件的电流响应。例如，在光伏组件测试中，可模拟不同光照条件下的电压变化，测量组件的电流输出。

2）电流源模式：输出稳定电流，测量器件的电压响应。例如，在半导体器件测试中，可施加固定电流，观察器件的电压变化以评估其导电性能。

3）电压范围通常为±10V至±1000V（可调），电流范围覆盖纳安级（nA）至安培级（A），扫描速度可从毫秒级至秒级调整，以适应不同器件的测试需求。

二、信号采集：高精度测量响应

测试仪通过高精度采样器、差分放大器和滤波电路实时监测器件的电流或电压信号：

1）高精度采样器：采用16位以上模数转换器（ADC），采样率可达MHz级，确保微弱信号的准确捕捉。例如，在光伏组件测试中，可精确测量微安级（μA）的电流变化。

2）差分放大器：消除共模噪声，提升信噪比，确保测量数据的稳定性。

3）滤波电路：内置低通/带通滤波器，抑制高频干扰，避免环境噪声对测试结果的影响。

电流分辨率可达皮安级（pA），电压分辨率可达微伏级（μV），满足高精度测试需求。

三、数据处理：生成曲线并提取参数

测试仪通过嵌入式微处理器或外部计算机对采集的数据进行处理：

1）实时计算：动态计算电阻、电容、电导等参数。例如，在半导体器件测试中，可通过IV曲线计算器件的导通电阻和阈值电压。

2）曲线拟合：采用最小二乘法等算法拟合IV曲线，提取阈值电压、漏电流等特征值。例如，在光伏组件测试中，可拟合IV曲线以确定最大功率点（MPP）、开路电压（Voc）和短路电流（Isc）。

3）AI辅助分析：通过机器学习模型自动识别异常曲线，如缺陷模式或失效特征。例如，在光伏组件测试中，可识别组件内部的断栅、碎片或低效率区域。

最终，测试仪生成IV曲线图及关键参数列表（如阈值电压、跨导、漏电流等），直观展示器件的电学特性。例如，在光伏领域，IV曲线可反映组件的转换效率、填充因子（FF）等性能指标，为研发、

生产和质量控制提供数据支持。

四、应用场景与优势

IV测试仪广泛应用于半导体、光伏、电池等行业：

1）半导体行业：测试晶体管、二极管、集成电路等器件的IV特性，评估其导电性能和可靠性。

2）光伏行业：测试太阳能电池板的IV曲线，评估其光电转换效率和发电性能。例如，在光伏电站建设中，IV测试仪可用于新电站的验收，确保组件性能符合设计要求。

3）电池行业：测试电池的充放电特性，评估其能量密度和循环寿命。

其优势包括：

1、高精度测量：采用先进电路和算法，确保微小电流和电压的精确捕捉。

2、宽测量范围：适应从二极管到太阳能电池等多种器件的测试需求。

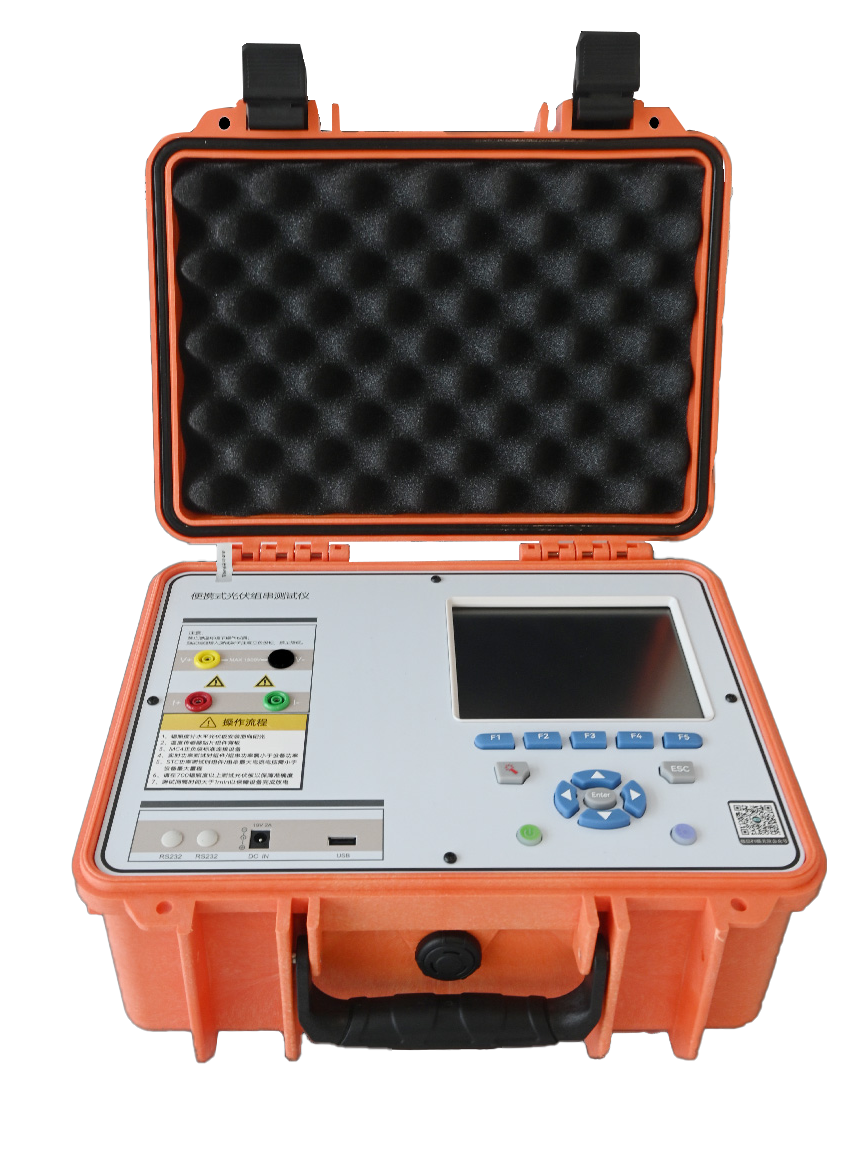

3、便携式设计：便于携带和现场测试，提升工作效率。

4、智能化功能：支持AI辅助分析、自动曲线拟合和参数提取，简化测试流程。
