BC电池怎么测转化效率

BC（Back Contact，背接触）电池的转化效率是衡量其将太阳能转化为电能能力的关键指标，其测试需遵循严格的标准流程，使用专业设备，并注意多项关键因素，以下是具体测试方法：

一、测试标准与原理

1. 测试标准

• 国际标准：IEC 60904系列标准（如IEC 60904-1、IEC 60904-3）是光伏电池测试的通用规范，定义了测试条件、校准方法和数据修正规则。

• 行业标准：针对BC电池的特殊结构（如电极位于背面），需结合行业补充标准（如SEMI标准）确保测试准确性。

• 核心原理：通过模拟太阳光照射，测量电池的输出电流和电压，计算最大功率点（Pmax）与入射光功率（Pin）的比值，即转化效率（η = Pmax / Pin × 100%）。

二、测试设备与条件

1. 核心设备

• 光谱匹配：需符合AM1.5G标准（地面太阳光谱），确保各波段光强与标准光谱偏差≤±25%。

• 光强均匀性：测试平面内光强差异≤±2%，避免局部光照不均影响结果。

• 时间稳定性：光强波动≤±0.5%/分钟，保证测试期间光照条件稳定。

• 太阳光模拟器：

• 电子负载：用于调节电池负载，精确测量电流-电压（I-V）曲线。

• 温度控制系统：维持电池温度在25℃±1℃，消除温度对性能的影响。

• 校准参考电池：经权威机构认证的硅基参考电池，用于校准模拟器光强。

2. 测试条件

• 电池表面清洁无遮挡。

• 测试环境无强风、振动等干扰。

• 光强：1000 W/m²（相当于晴天中午太阳直射强度）。

• 温度：电池温度25℃。

• 光谱：AM1.5G。

• 标准测试条件（STC）：

• 其他条件：

三、测试步骤

1. 设备校准

• 使用校准参考电池调整太阳光模拟器光强，确保实际光强与设定值（1000 W/m²）一致。

• 检查电子负载、温度控制系统等设备是否正常工作。

2. 样品准备

• 清洁BC电池表面，去除指纹、灰尘等污染物。

• 将电池固定在测试夹具上，确保电极与电子负载良好接触。

• 记录电池面积（用于计算功率密度）。

3. I-V曲线测试

• 启动太阳光模拟器，对电池进行光照。

• 通过电子负载逐步调节电池负载，从开路状态（Voc）扫描至短路状态（Isc），记录不同电压下的电流值。

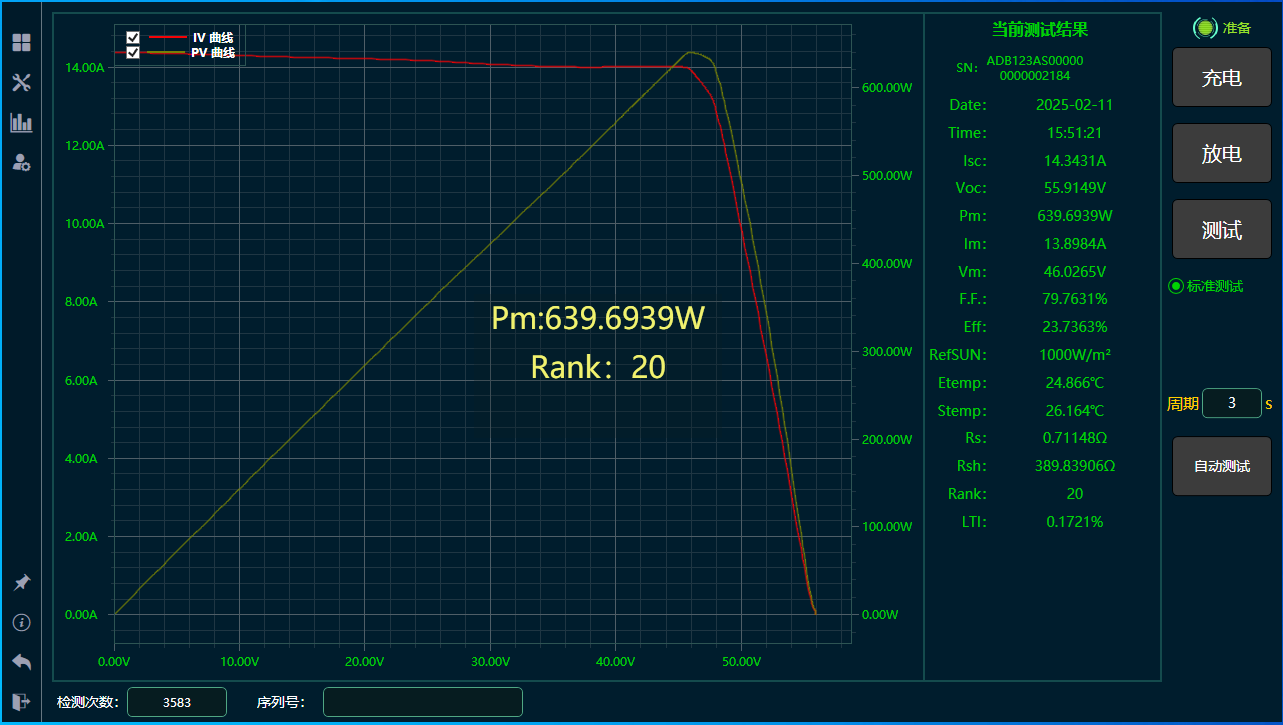

• 绘制I-V曲线，确定最大功率点（Pmax）对应的电压（Vmp）和电流（Imp）。

4. 效率计算

• Pmp = Vmp × Imp（最大功率）。

• A为电池面积（m²）。

• Pin为入射光功率（1000 W/m²）。

• 根据公式η = (Pmp / (A × Pin)) × 100%计算转化效率，其中：

5. 数据修正

• 根据IEC 60904-3标准，对测试数据进行温度、光强等修正，消除环境因素影响。

• 重复测试3-5次，取平均值作为最终结果，提高数据可靠性。

四、关键注意事项

1. 电极接触

• BC电池的电极位于背面，需确保测试夹具与电极接触良好，避免接触电阻影响测试结果。

• 可使用导电胶或弹簧片增强接触稳定性。

2. 光强均匀性

• BC电池结构特殊，对光强均匀性要求更高。需定期检查模拟器光强分布，必要时调整光源位置或使用漫射板改善均匀性。

3. 温度控制

• 电池温度每升高1℃，效率可能下降0.3%-0.5%。需严格控温，避免温度波动导致数据偏差。

4. 光谱匹配

• 若测试非硅基BC电池（如钙钛矿BC电池），需根据材料吸收光谱调整模拟器光谱，确保测试准确性。

五、测试结果分析

1. 效率评估

• 对比测试结果与理论预期或行业基准，评估电池性能达标情况。

• 分析效率损失来源（如串联电阻、复合损失等），为优化设计提供依据。

2. 重复性验证

• 若多次测试结果差异较大（>±0.5%），需检查设备、样品或操作流程，排除偶然误差。

3. 长期稳定性测试

• 结合光衰测试（如IEC 61215标准），评估电池在长期光照下的效率衰减情况，预测使用寿命。
