TOPCon电池正面和背面的区别主要体现在结构、材料、功能及性能表现上：

一、结构差异

1. 正面结构

• SiNx薄膜：厚度约75nm，富含氢原子，通过化学钝化降低表面电子复合，同时实现减反效果，提升光吸收率。

• 硼发射极（p+）：在N型硅片基底上形成P-N结，负责光生载流子的分离与收集。

• Al2O3膜（部分工艺）：提供场效应钝化，减少表面电子空穴复合速率。

2. 背面结构

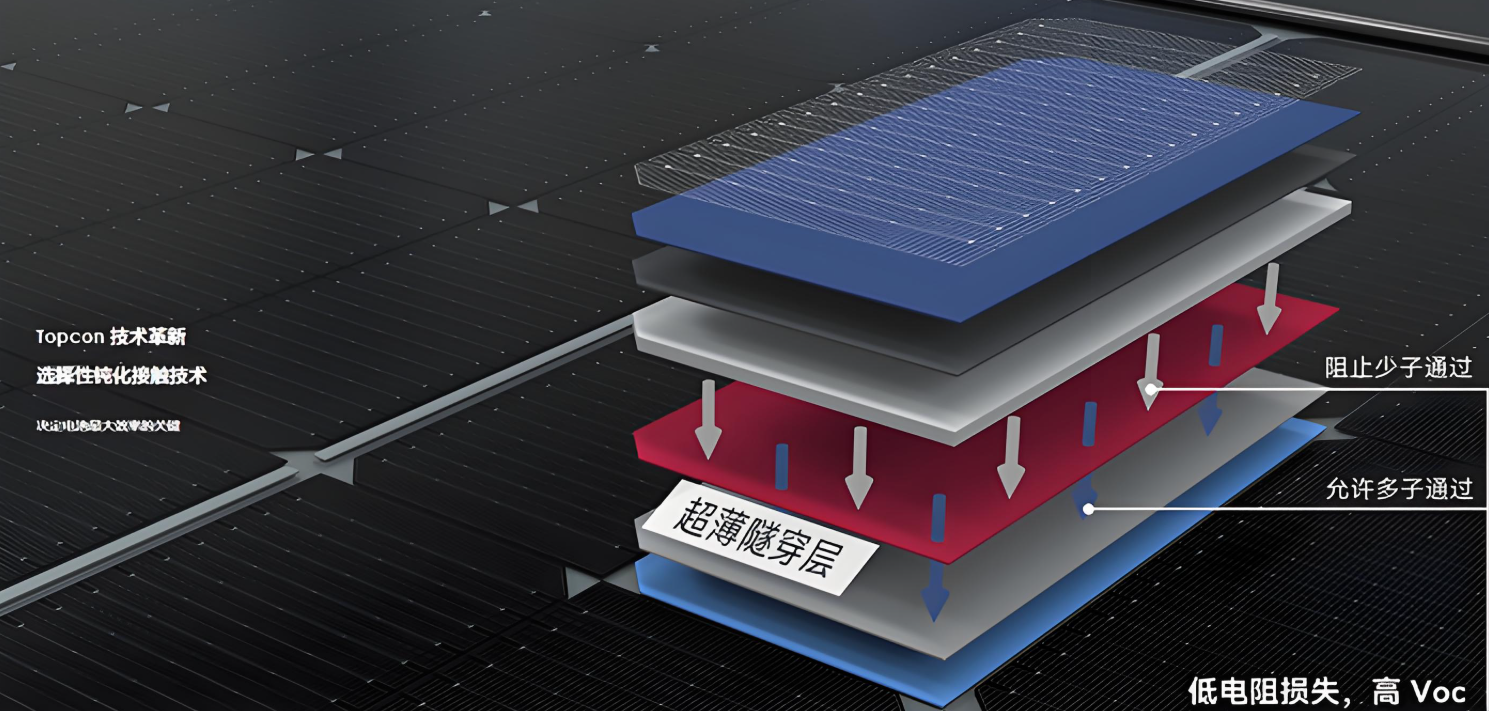

• 超薄隧穿氧化层（SiO2）：厚度<2.0nm，允许电子隧穿至多晶硅层，同时阻挡空穴复合，形成钝化接触。

• N型多晶硅薄膜：厚度100~200nm，与N型硅基体形成能带弯曲，促进电子隧穿并横向传输至金属电极。

• SiNx薄膜：保护背面膜层，防止金属化烧结过程破坏，同时实现减反效果。

二、材料与功能差异

1. 正面功能

• 光吸收与载流子生成：SiNx薄膜减少光反射，硼发射极与N型基底形成P-N结，分离光生电子-空穴对。

• 表面钝化：SiNx和Al2O3（若存在）通过化学和场效应钝化降低表面复合，提升开路电压（Voc）。

2. 背面功能

• 钝化接触：超薄SiO2与N型多晶硅薄膜共同形成钝化接触结构，降低金属接触复合电流，提升Voc和短路电流（Isc）。

• 载流子收集：多晶硅层横向传输电子至金属电极，实现全面积载流子收集，提高填充因子（FF）。

三、性能表现差异

1. 正面性能

• 高短路电流：优化后的正面结构可实现更高的光吸收率，从而提升Isc。

• 低反射率：SiNx薄膜的减反效果使正面反射率降低至5%以下，增强光捕获能力。

2. 背面性能

• 高双面率：TOPCon电池双面率可达85%（PERC仅70%），背面发电增益约2.03%，显著提升综合发电量。

• 低温度系数：背面钝化结构减少热损耗，使TOPCon电池在高温环境下性能衰减更低（温度系数-0.30%/℃，PERC为-0.35%/℃）。

• 低衰减率：N型基底材料光致衰减接近零，首年衰减<1%，30年后输出功率不低于原始值的87.4%（PERC为84.8%）。

四、工艺与成本差异

1. 正面工艺

• 涉及硼扩散、SiNx沉积等步骤，与PERC电池正面工艺兼容性较高。

2. 背面工艺

• 需制备超薄SiO2隧穿层和N型多晶硅薄膜，工艺复杂度显著增加，是TOPCon电池成本较高的主要原因之一。

• 背面钝化层沉积技术（如LPCVD、PECVD）的选择直接影响电池性能和良率。

五、应用场景差异

1. 正面应用

• 直接影响电池在标准测试条件（STC）下的效率表现，是提升实验室效率记录的关键（如晶科能源N型TOPCon电池实验室效率达26.4%）。

2. 背面应用

• 在双面发电场景（如农光互补、沙漠电站）中发挥核心作用，背面发电增益可覆盖地面反射率5%~30%的范围，显著提升综合发电量。
