组件光伏电站检测技术手段

组件光伏电站检测技术手段全景速览

一、实验室级（高精度抽检）

1. 太阳模拟器 3A/3A+
   ‑ 功能：STC 条件下 I-V 曲线、Pmax、转换效率
   ‑ 精度：电压 0.03 %，电流 0.03 %

2. 电致发光 EL 缺陷检测仪
   ‑ 功能：隐裂、断栅、黑片、PID 黑边
   ‑ 分辨率：≥2400 万像素，脉冲 10-600 ms

3. 环境综合箱
   ‑ 功能：热循环、湿热、UV 老化、不均匀雪载

二、现场移动级（电站验收/体检）

1. 车载移动检测平台
   ‑ 集成：便携 3A+ 模拟器、EL、640×512 热红外
   ‑ 场景：20 MW 电站一天完成 300 块组件抽检

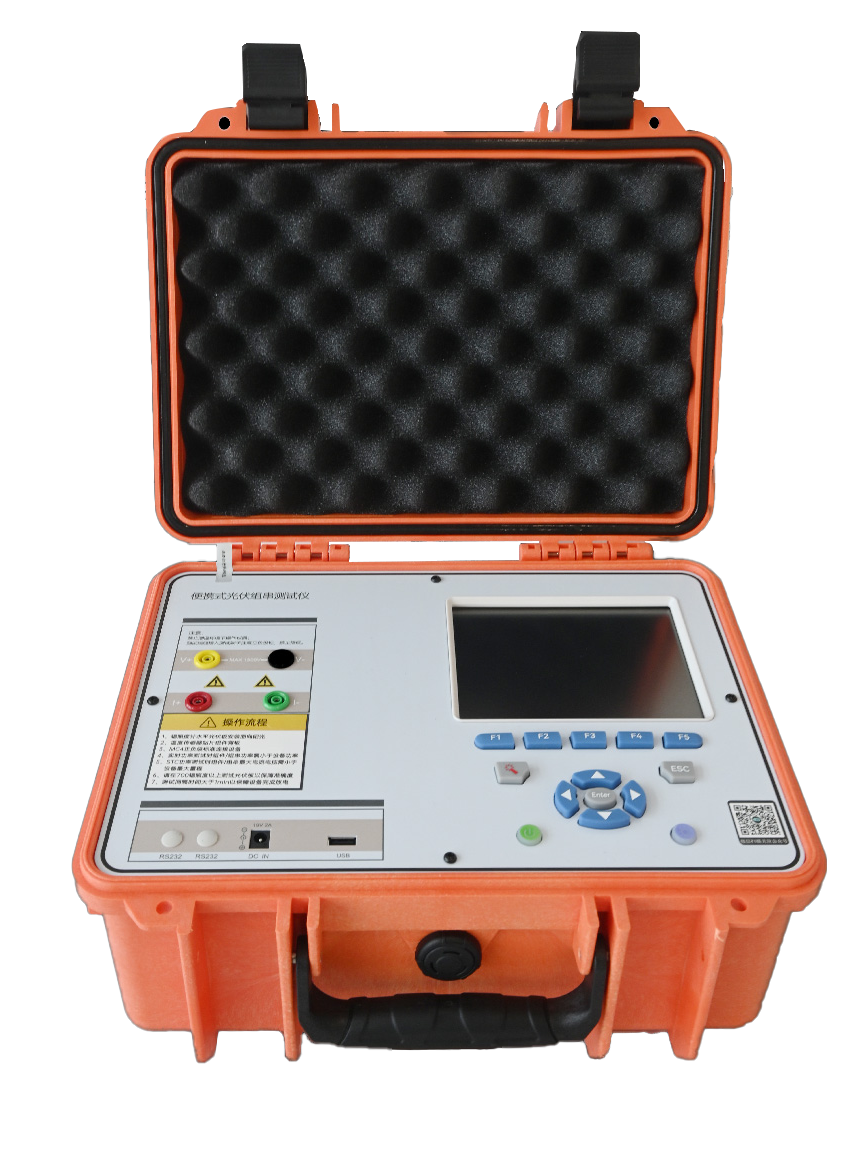

2. 手持/便携设备
   ‑ 功能：组串 I-V、开路电压、绝缘电阻、接地电阻
   ‑ 特点：无需拆卸，运维班组日常巡检

三、在线运行级（不停机监测）

1. 组串级监控
   ‑ 装置：直流监测模块（0~20 A/0~1500 V，精度 ±1 %）
   ‑ 指标：实时组串电流、电压、功率，自动报警异常

2. 无人机智能巡检
   ‑ 载荷：可见光+热红外+近红外
   ‑ 功能：热斑、碎裂、积灰、遮挡自动识别与 GPS 定位

3. 气象-能量流联合测试
   ‑ 气象：辐照度 ±3 %，环境温度 ±1 °C，风速 ±0.5 m/s
   ‑ 能效比 PR 计算：7 天连续采集，剔除辐照＜0.5 kWh·m⁻² 天气

四、典型故障与快速诊断

• 热斑：红外成像→温差＞20 ℃即锁定

• PID：EL 黑片+IV 功率衰减＞2.5 %/年

• 接线盒虚焊：EL 图像焊点缺失或红外热点

五、执行建议

1. 到货验收：每批次抽检 1 % 组件做 EL+IV+背板材质

2. 年度体检：50 MW 电站至少 4 个测试单元，PR 评估周期≥7 天

3. 异常复核：现场便携设备初筛→移动平台精测→实验室仲裁

通过以上三级检测体系，可实现“实验室精准标定-现场批量筛查-在线实时预警”闭环，保障组件及电站 25 年全生命周期性能可控。
