el检测仪太阳能电池片测试步骤

使用EL检测仪对太阳能电池片进行测试的详细步骤如下：

一、准备工作

1. 检查仪器状态：确认EL检测仪完好无损，相机、电源、连接线等配件齐全且连接正确。

2. 了解电池片参数：掌握被测电池片的电压、电流、功率等基本信息，便于后续比对分析。

3. 选择测试环境：测试应在无强光、无电磁干扰的环境中进行，避免影响图像质量。

4. 清洁电池片表面：使用无尘布或酒精清洁电池片，去除灰尘和污渍，确保测试准确性。

二、连接与参数设置

1. 连接探头：将EL检测仪的探头牢固连接到电池片的正负极。

2. 接通电源：启动EL检测仪，仪器会自动读取电池片的基本电学参数。

3. 设置测试参数：根据电池片类型设置合适的电压、电流、曝光时间和灵敏度等参数。

三、开始测试

1. 放置检测仪：将EL检测仪探头紧贴电池片背面或指定检测区域，避免空气间隙。

2. 启动检测：按下“开始测试”按钮，仪器通过探头发出光源并采集反射光信号。

3. 观察数据与图像：实时监控仪器显示的图像和数据，注意是否有异常区域或信号。

四、图像分析与记录

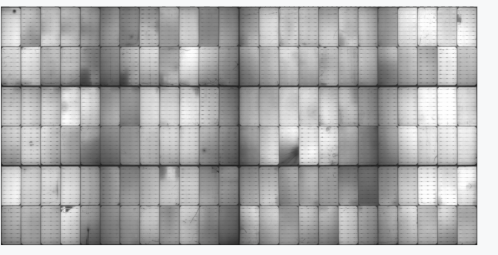

1. 缺陷识别：通过EL图像识别电池片内部缺陷，如裂纹、断栅、黑斑等。

2. 软件辅助分析：使用图像处理软件放大、拖动、对比图像，精确定位缺陷区域。

3. 记录测试结果：保存电池片编号、测试时间、图像和参数数据，形成完整测试报告。

五、后续处理与注意事项

1. 缺陷处理：如发现严重缺陷，应更换电池片或进行修复处理。

2. 报告编制：整理测试数据，形成标准化检测报告，便于质量追溯和工艺优化。

3. 安全操作：测试过程中避免接触裸露电极，确保电源稳定，遵守操作规范。

4. 定期校准与维护：建议定期对EL检测仪进行校准和保养，确保测试精度和设备寿命。

以上步骤可确保EL检测仪在太阳能电池片缺陷检测中的有效性和可靠性，广泛应用于光伏组件生产质量控制环节。
