光伏板不发电怎么检测

当光伏板出现不发电或发电效率明显下降时，可通过以下系统化检测流程定位故障原因：

一、初步检查：基础故障排查

1. 外观检查

• 检查光伏板表面是否有裂纹、破损、背板鼓包等问题，尤其在雷击、冰雹等极端天气后。

• 清理积灰、鸟粪、落叶等遮挡物，这些会显著降低发电效率。

• 检查MC4连接器是否松动、氧化或烧焦，接触不良会导致电流传输中断。

2. 电气连接检查

• 检查直流线缆是否有破损、老化，特别是在屋顶边缘、穿墙部位等易磨损区域。

• 使用接地电阻测试仪检测接地电阻，确保≤4Ω，防止漏电导致系统停机。

二、核心检测：组件性能评估

1. 开路电压（Voc）与短路电流（Isc）测试

• 使用IV测试仪或万用表测量组件的Voc和Isc。

• 若实测值低于标称值10%以上，可能存在电池片隐裂、二极管击穿等问题。

2. 红外热成像检测

• 在正午光照充足时，用红外热像仪扫描组件。

• 正常组件温差≤5℃，若局部温差＞10℃，可能存在热斑、旁路二极管击穿等故障。

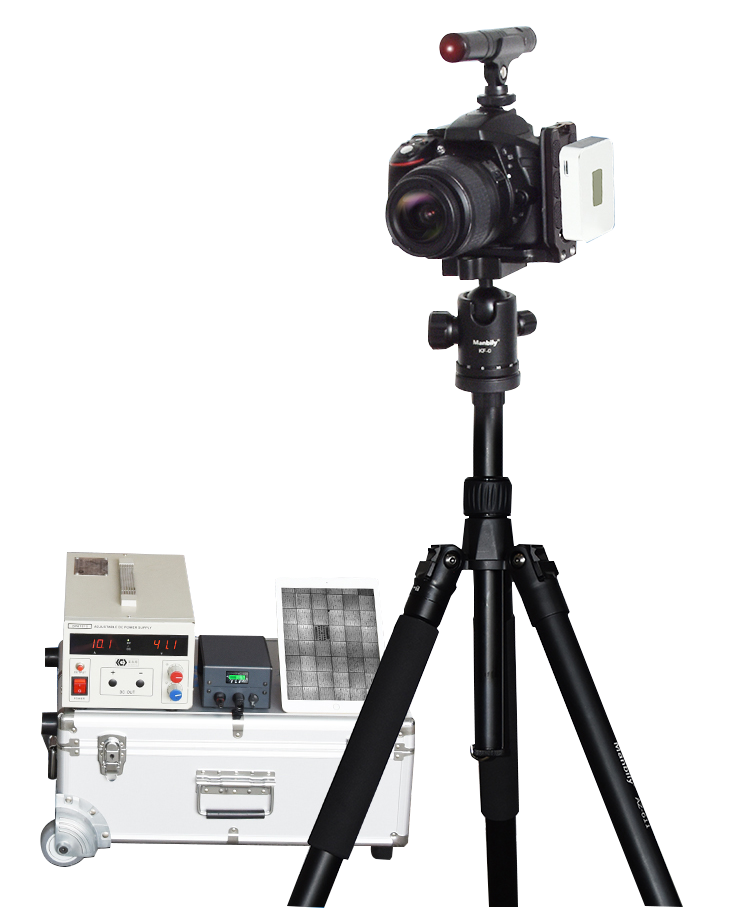

3. EL成像检测

• 通过电致发光（EL）成像检测电池片隐裂、断栅、烧结缺陷等。

• 缺陷区域在EL图像中呈现暗斑或暗纹。

三、系统级检测：逆变器与电网交互

1. 逆变器状态检查

• 查看逆变器显示屏或APP中的故障代码，如“绝缘阻抗低”“直流输入异常”等。

• 使用绝缘电阻测试仪测量光伏阵列对地绝缘电阻，标准值应＞1MΩ。

2. 电网兼容性测试

• 用电力质量分析仪监测逆变器输出电压、频率，确保在允许范围内。

• 进行孤岛保护测试，确保逆变器在电网断电时能及时切断输出。

四、专项检测：特殊场景应对

1. 阴影遮挡模拟

• 用不透光材料遮挡组件不同区域，记录输出功率变化，评估遮挡对发电的影响。

2. PID效应验证

• 对组件进行加速老化测试，评估功率衰减情况。

• 对已发生PID效应的组件，可采用夜间电压反转技术进行修复。

五、检测工具与标准参考

总结与建议

• 优先级排序：先排查外观与连接问题，再检测组件性能，最后分析系统级故障。

• 数据记录：建立检测档案，记录每次测试的环境条件、工具型号及实测值，便于对比分析。

• 专业支持：对复杂故障（如PID效应、逆变器内部故障），建议联系设备厂商或第三方检测机构进行深度诊断。

通过以上系统化检测流程，可精准定位光伏板不发电的根源，为后续维修或更换提供科学依据。
