光伏IV曲线和PV曲线分别代表了什么？

光伏IV曲线和PV曲线是描述光伏组件（太阳能电池板）性能的两种重要曲线，它们提供了关于光伏组件在不同工作条件下的电学特性和能量转换效率的关键信息。

1. 光伏IV曲线

IV曲线（电流-电压曲线）是光伏组件在不同电压下输出电流的曲线。它通常呈现为一条从原点出发的曲线，随着电压的增加，电流逐渐减小，最终趋于零。IV曲线的主要特征参数包括：

• 短路电流（Isc）：当光伏组件的输出端短路时，流过的最大电流。这是在零电压下，组件能够输出的最大电流，反映了组件在合适光照条件下的最大电流能力。

• 开路电压（Voc）：当光伏组件的输出端开路时，两端的电压。这是在零电流下，组件能够输出的最大电压，反映了组件在适合光照条件下的最大电压能力。

• 最大功率点（Pmax）：在IV曲线上，电流与电压的乘积最大的点。这个点对应的电压和电流分别称为最大功率点电压（Vmp）和最大功率点电流（Imp）。光伏组件在最大功率点工作时，能够输出最大的功率。

• 填充因子（FF）：衡量光伏组件性能的一个重要参数，定义为最大功率点的功率与短路电流和开路电压的乘积之比，即 FF=Pmax/ (Isc×Voc)。填充因子的值越接近1，说明组件的性能越好。

2. 光伏PV曲线

PV曲线（功率-电压曲线）是光伏组件在不同电压下输出功率的曲线。它是通过将IV曲线上的每个点的电流与电压相乘得到的。PV曲线的主要特征包括：

• 最大功率点（Pmax）：PV曲线上的最高点，表示光伏组件在该电压下能够输出的最大功率。这个点与IV曲线上的最大功率点对应。

• 最大功率点电压（Vmp）：在最大功率点处的电压。

• 最大功率点电流（Imp）：在最大功率点处的电流。

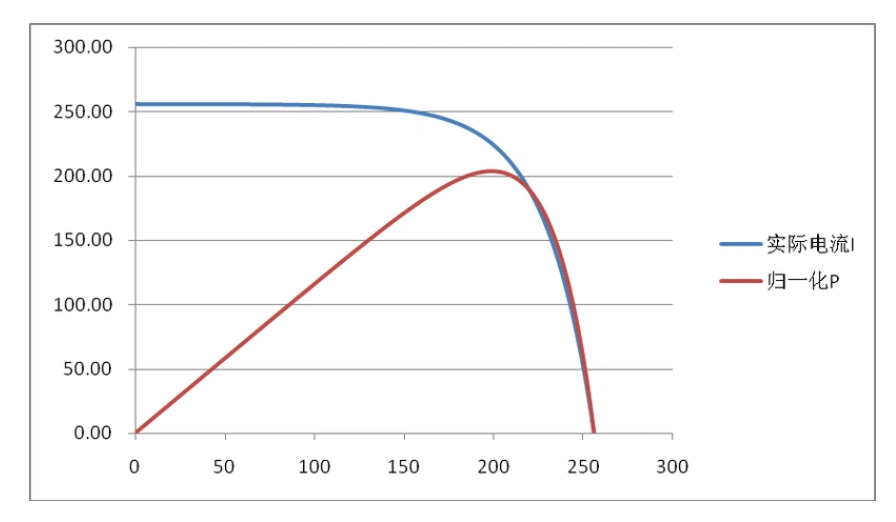

IV曲线和PV曲线的关系

• IV曲线提供了光伏组件在不同电压下的电流输出情况，是研究光伏组件电学特性的基础。

• PV曲线则直接反映了光伏组件在不同电压下的功率输出情况，更直观地展示了组件在实际应用中的能量转换效率。

通过分析IV曲线和PV曲线，可以评估光伏组件的性能，确定其在不同工作条件下的适合工作点，以及诊断可能出现的故障或缺陷。
