光伏返工片都是怎么处理的？

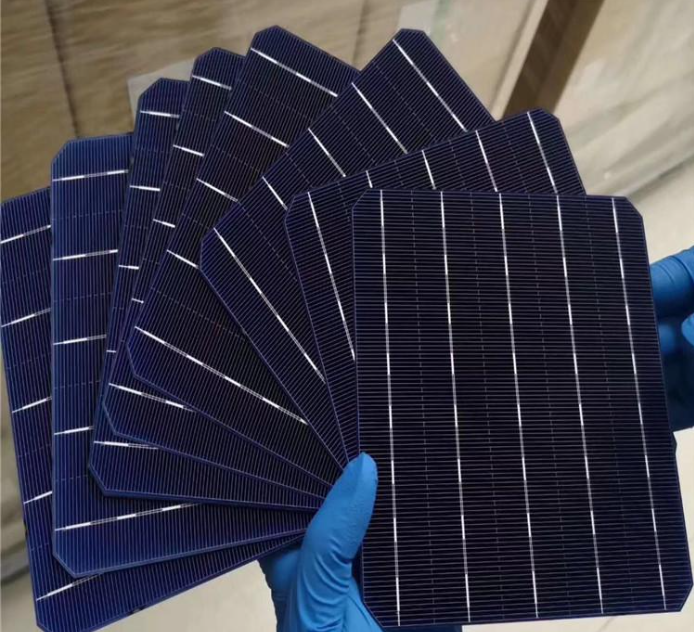

光伏返工片的处理方法主要包括以下几种：

1. 化学处理法

• 酸洗处理：通过酸洗去除电池片表面的杂质、电极和薄膜。例如，使用盐酸去除透明导电氧化物薄膜及电极，使用氢氟酸和氧化剂的混合溶液去除非晶硅薄膜。

• 多步酸洗工艺：某些工艺包括多步酸洗，如先用盐酸去除表面电极和透明导电氧化物薄膜，再用硝酸去除残留金属杂质，最后用氢氟酸去除非晶硅薄膜。

2. 热处理法

• 高温分解：将光伏电池印刷不良片进行热处理，温度不低于树脂的分解温度（通常在400℃～900℃），以去除电极浆料中的树脂。

• 高温炉处理：在高温炉中进行热处理，分解固化后的树脂，避免其在后续处理中残留影响电池性能。

3. 综合处理法

• 热处理与酸洗结合：先进行热处理分解树脂，再进行酸洗去除其他杂质和薄膜。这种组合方法能有效去除电池片表面的各种不良物质，保证返工后的电池片性能。

• 返工后重新制作：经过上述处理后，硅片可重新进行制绒、沉积非晶硅薄膜、印刷电极等步骤，重新制作成光伏电池。

4. 环保处理

• 废气处理：在返工过程中产生的酸性废气通过“二级碱吸收”等工艺处理后高空排放。

• 废水处理：产生的废水经过专门的污水处理系统处理，确保达标排放。

• 固废处理：危险废物如废化学品包装桶、废活性炭等委托有资质单位处置，一般工业固废外售综合利用。

这些处理方法能够有效去除光伏返工片表面的不良物质，使其重新具备制作光伏电池的条件，同时注重环保处理，减少对环境的影响。
