hbc电池结构

HBC电池（Heterojunction Back Contact，异质结背接触电池）是一种结合了异质结（HJT）技术和交叉指式背接触（IBC）技术的高效太阳能电池。以下是HBC电池的结构特点：

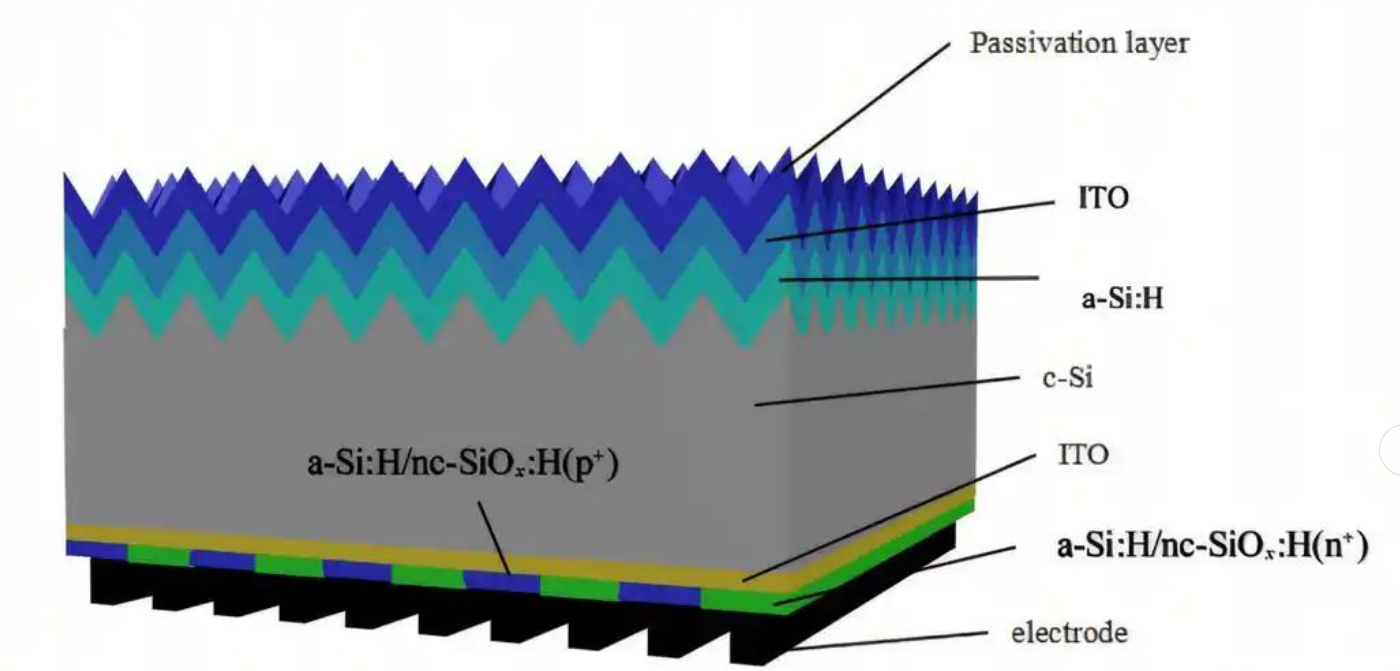

1. 基本结构

• 正面结构：HBC电池的正面通常由减反射层（如SiNx）和本征非晶硅层组成，上面覆盖n型掺杂的非晶硅层作为前表面场。这种结构有助于提高光的吸收效率，并减少光的反射损失。

• 背面结构：背面是HBC电池的核心部分，采用异质结技术，在硅基底上先后沉积本征非晶硅层和p型/ n型非晶硅层，形成交指式结构。这种结构能够实现高效的载流子收集，减少载流子的复合，从而提高电池的转换效率。

• 金属电极：金属电极呈叉指状排列在电池背面，与非晶硅层形成良好的欧姆接触，确保电流的有效传输。

2. 材料组成

• 硅基底：作为电池的主要光吸收层，通常采用高质量的单晶硅或多晶硅。

• 非晶硅层：包括本征非晶硅层和掺杂非晶硅层，用于形成异质结和提供表面钝化。

• 减反射层：如SiNx，用于减少光的反射，提高光的吸收效率。

• 透明导电氧化物（TCO）：在某些设计中，可能会使用TCO层来提高电极的导电性和透明度。

3. 设计原理

• 异质结技术：通过在硅基底上沉积非晶硅层，形成异质结结构，能够有效分离和收集光生载流子，减少载流子的复合，从而提高电池的转换效率。

• 背接触设计：将所有电极都设计在电池背面，避免了正面电极对光的遮挡，提高了光的吸收面积，同时也有利于电流的收集和传输。

• 表面钝化：利用高质量的非晶硅钝化层，减少表面复合，提高电池的开路电压。

HBC电池因其优异的异质结特性和背接触设计，被认为是高效率太阳能电池的有力候选，具备大短路电流和高开路电压的双重优势，代表着晶硅太阳电池的最高光电转换效率水平。
