怎样测试光伏板的实际功率

测试光伏板的实际功率是评估其性能的关键环节，可以通过以下几种方法来进行测试：

一、直接测量法

1. 使用电流表和电压表

• 原理：使用专业的电流表和电压表，将测试设备直接连接到光伏板的输出端，测量光伏板在特定光照和温度条件下输出的电流和电压。通过计算（功率=电流×电压）得到光伏板的输出功率。

• 适用场景：适用于大型光伏板或光伏系统，需要精确测量其输出功率的场合。

• 注意事项：测量时应在日照充足的环境中进行，避免遮挡和反光等情况影响测量结果。同时，需要使用专业的测量设备和技能，以确保测量的准确性和可靠性。

2. 使用电能质量分析仪

• 原理：在实验室环境下，使用高精度的电能质量分析仪等设备，对光伏逆变器的输出电压和电流进行监测，实时得到输出功率。对于现场安装并正在发电的光伏逆变器，可以直接在其输出端口安装测量设备，获取实时功率数据。

• 适用场景：适用于光伏电站的运维管理和性能监测等场合，需要实时了解光伏系统的输出功率情况。

• 注意事项：逆变器输出功率受室外光照变化影响较大，因此测量结果会有一定波动。采集点一般应在逆变器的输出端口，以减少功率在线路上的损失。

二、间接测量法

1. 通过测量相关参数推算

• 原理：通过测量光伏板上特定部位的温度变化、日照强度等参数，利用数学模型计算出功率。

• 适用场景：适用于需要连续监测光伏板输出功率的场合，如光伏电站的运维管理。同时，也适用于光伏板背面不方便接触且无法直接测量的情况。

• 注意事项：需要使用精确的温度测量设备和算法支持，同时需要考虑温度、光照强度等参数对光伏板性能的影响。

2. 使用太阳光模拟器

• 原理：在实验室环境下，使用太阳光模拟器等设备模拟不同环境下的光照强度和温度条件，对光伏板进行精确的功率测试。

• 适用场景：适用于光伏板的研发、生产和质量检测等场合，需要获得准确、可靠的测试结果。

• 注意事项：需要定期使用太阳光模拟器进行校准，确保光照强度的准确性。同时，需要考虑不同光照和温度条件对测试结果的影响。

三、板面测量法和电参数测试法（IV测试）

1. 板面测量法

• 原理：将光伏板置于一定光照条件下，通过测量光伏板表面的电压和电流来计算出其输出功率。

• 准备：准备光照设备和测量仪器，如太阳光模拟器（用于室内测试）或自然光（用于室外测试），以及电流表和电压表。

• 步骤：将光伏板置于光照设备下，保证光照强度和角度一致，并预热一段时间（通常为10~30分钟）。将电流表和电压表连接到光伏板的输出端子上，记录下测量值。根据测量值计算光伏板的输出功率。

• 注意事项：确保光伏板所处光照条件稳定，避免光照强度不一致导致读数不准。使用仪器时需要注意安全，避免触电等意外事故。

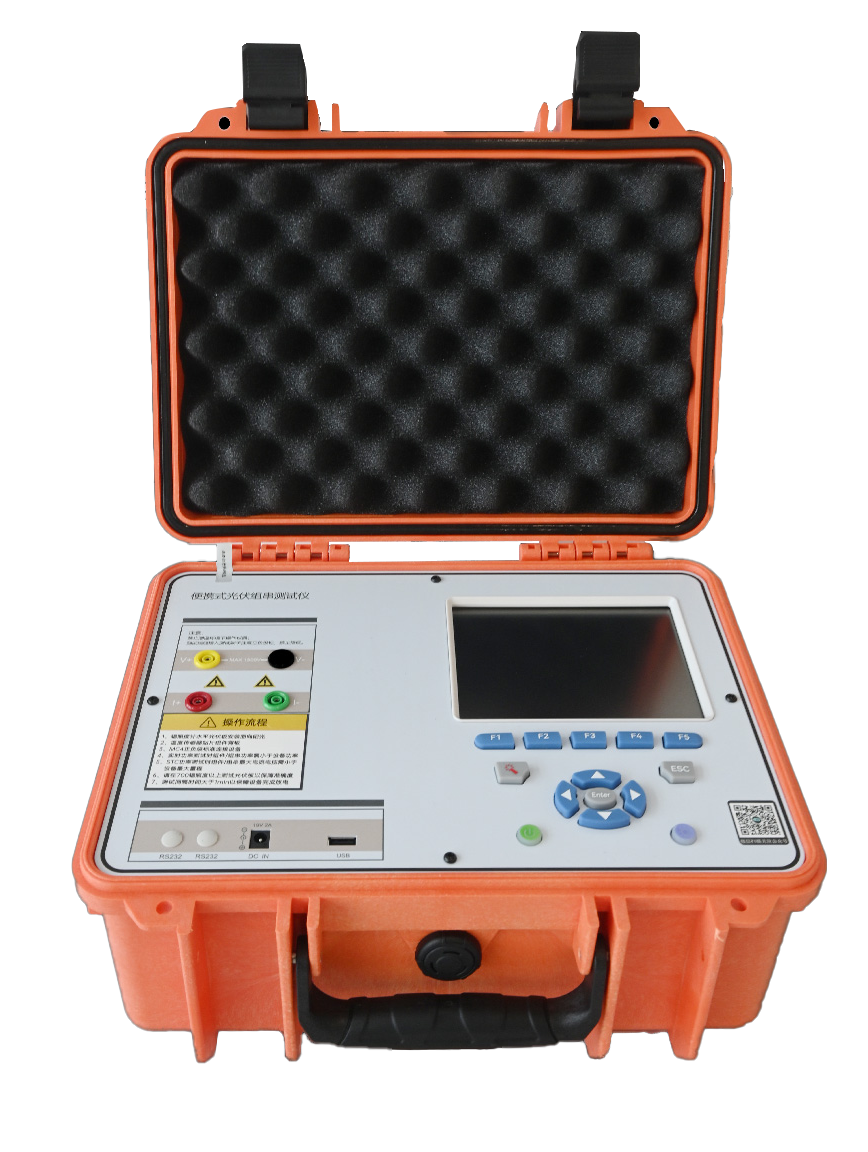

2. 电参数测试法（IV测试）

• 原理：通过测量光伏板的IV曲线（电流-电压关系曲线）来计算其输出功率。这种方法不受光照条件的限制，且可以同时测量多个光伏板。

• 设备检查：确保IV测试仪器正常工作，检查测试仪的电池电量、连接线和探头是否完好无损。

• 环境准备：选择晴朗的天气进行测试（室外测试），确保光照强度在1000W/m²以上（标准测试条件STC下的状态），并确保光伏板表面干净，避免灰尘和污垢的干扰，同时确保组件没有受到阴影遮挡。

• 连接测试仪器：将IV测试仪的探头正确连接到光伏板的正负极，确保连接牢靠并避免短路。进行测试的组件应与其他组件断开，确保测量的准确性。

• 设置测试仪参数：根据光伏板的类型和当前测试环境，设置测试仪的相关参数，如标准光照强度、温度等。

• 启动测试仪：进行数据采集，测试仪会自动生成I-V曲线，显示组件在不同电压下的电流输出。

• 保存并分析数据：测试完成后，保存数据并进行分析，包括短路电流（Isc）、开路电压（Voc）和最大功率点（Pmax）等参数。

• 注意事项：选取合适的测试仪器，保证测试准确性和可靠性。测试时需注意安全，避免触电等意外事故。如发现光伏板的性能显著低于预期，应及时进行故障排查和维护。

综上所述，测试光伏板的实际功率需要根据实际情况综合考虑选择合适的方法。无论采用哪种方法，都应注意测量条件的准确性、选择合适的测量仪器以及及时记录测量数据。
