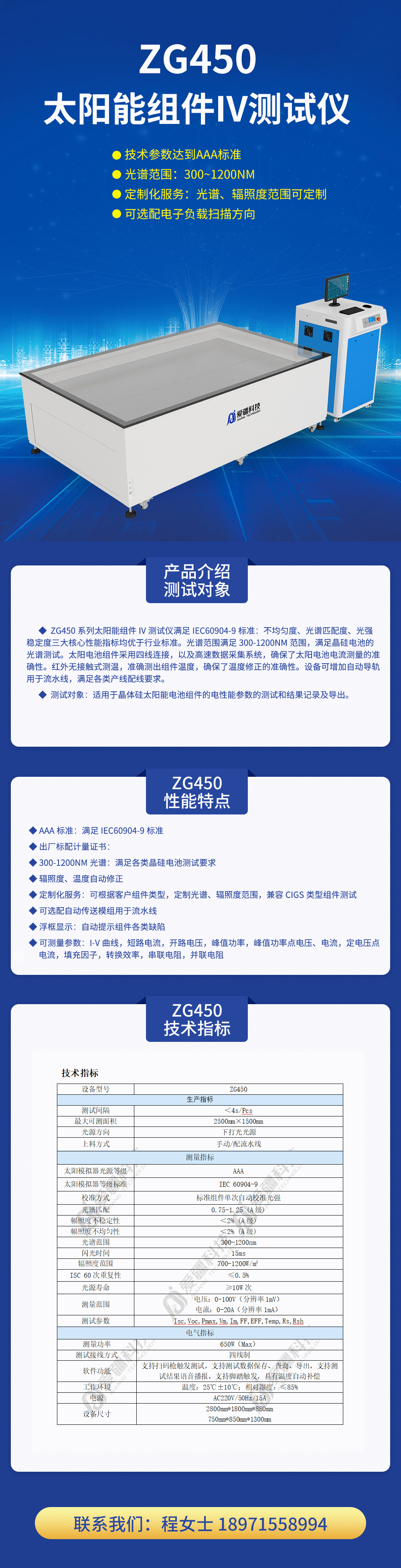

ZG450 太阳能组件IV测试仪

产品简介:

◆ 达到AAA标准

◆ 光谱范围:300~1200nm

◆ 定制化服务:光谱、辐照度范围可定制

◆ 可选配电子负载扫描方向


咨询热线:4000-788-801

  • 产品介绍
  • 产品详情
  • ZG450.gif

  • 一、产品介绍

    ZG450系列太阳能组件IV测试仪满足IEC60904-9 标准

    1、AAA标准:不均匀度、光谱匹配度、光强稳定度三大核心性能指标均优于行业标准。

    2、全光谱:光谱范围满足400- 100mm范围,满足晶硅电池的光谱测试。

    太阳电池组件采用四线连接,以及高速数据采集系统,确保了太阳电池电流测量的准确性。红外无接触式测温,准确测出组件温度,确保了温度修正的准确性。设备可增加自动导轨用于流水线,满足各类产线配线要求导出。

    测试对象:适用于晶体硅太阳能电池组件的电性能参数的测试和结果记录及

    二、性能特点

    ◆ AAA标准:满足IEC60904-9标准

    ◆ 出厂标配计量证书:

    ◆ 300-1200nm光谱:满足各类晶硅电池测试要求

    ◆ 辐照度、温度自动修正

    ◆ 定制化服务:可根据客户组件类型,定制光谱、辐照度范围,兼容CIGS类型组件测试

    ◆ 可选配自动传送模组用于流水线

    ◆ 浮框显示:自动提示组件各类缺陷

    ◆ 可测量参数:I-V曲线,短路电流,开路电压,峰值功率,峰值功率点电压、电流,定电压点电流,填充因子,转换效率,串联电阻,并联电阻

    三、技术指标

    设备型号
    ZG450
    生产指标
    测试间隔<4s/Pcs
    最大可测面积2500mmX 1500mm
    光源方向下打光光源
    上料方式手动(选配手动滑轨上料模组)/配流水线
    测量指标
    太阳模拟器光源等级AAA
    太阳模拟器等级标准IEC 60904-9
    校准方式标准组件单次自动校准光强
    光谱匹配0.75-1.25 (A级)
    幅照度不稳定性<2% (A级)
    幅照度不均匀性<2% (A级)
    光谱范围300-1200nm
    闪光时间15ms
    辐照度范围700-1200W/m²
    ISC 60次重复性≤0.5%
    光源寿命≥l0W次
    测量范围

    电压:0-100V (分辨率lmV)

    电流:0-20A (分辨率1mA)

    测试参数Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh
    电气指标
    测量功率650W (Max)
    测试接线方式四线制
    软件功能

    支持扫码枪触发测试,支持测试数据保存、查询、导出,支持测试结果语音播报,支持脚踏触发,具有温度自动补偿

    工作环境温度:25C士10°C;相对湿度:≤85%
    电源AC220V/50Hz/15A
    设备尺寸

    2800mm*1800mm*880mm

    750mm*850mm*1300mm
